การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1

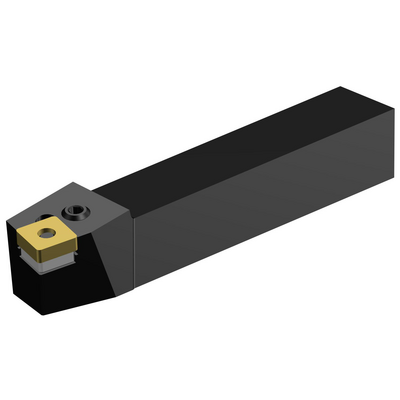

ISO: PSBNR 1616H 09
รหัสวัสดุ: 5738848
EAN: 10120235
ANSI: PSBNR 1616H 09
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
75 °
มุมนำของเครื่องมือ(PSIR)
15 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SNMG 090308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 16 x 16
มุมไล่ระดับสูงสุด
(RMPX)
10 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
20.8 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
16 mm
ความสูงของด้าม(H)
16 mm
ความยาวใช้งาน(LF)
100 mm
ความกว้างใช้งาน(WF)
13 mm
ความสูงใช้งาน(HF)
16 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
2 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.186 kg
รหัสหลักของเม็ดมีด(MIID)
SNMG 09 03 08
ความยาวโดยรวม(OAL)
100 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
09
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
26/3/84
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
84.1
