การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1

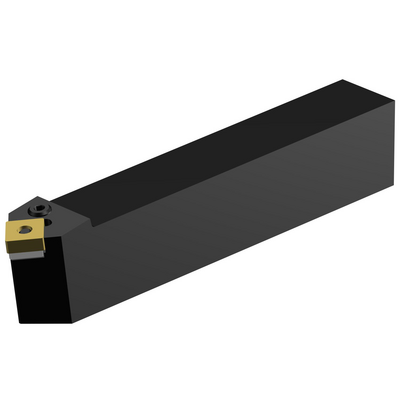

ISO: PSDNN 3225P 12
รหัสวัสดุ: 5740036
EAN: 10163580
ANSI: PSDNN 3225P 12
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
45 °
มุมคมตัดของเครื่องมือ(KAPR_2)
45 °
มุมนำของเครื่องมือ(PSIR)
45 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SNMG 120408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 32 x 25
มุมไล่ระดับสูงสุด
(RMPX)
40 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
27.6 mm
ทิศทาง
(HAND)
Neutral
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25 mm
ความสูงของด้าม(H)
32 mm
ความยาวใช้งาน(LF)
170 mm
ความกว้างใช้งาน(WF)
12.8 mm
ความสูงใช้งาน(HF)
32 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.983 kg
รหัสหลักของเม็ดมีด(MIID)
SNMG 12 04 08
ความยาวโดยรวม(OAL)
170 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
23/4/73
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
73.1
