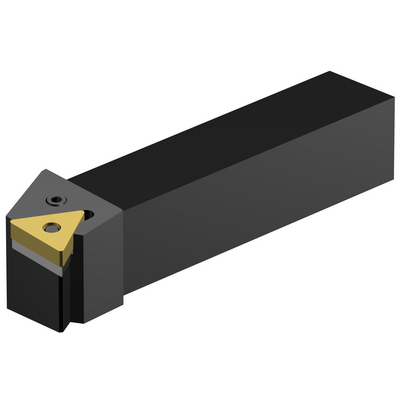

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: PTFNR 3232P 27
รหัสวัสดุ: 5738931
EAN: 10118555
ANSI: PTFNR 3232P 27
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
91 °
มุมนำของเครื่องมือ(PSIR)
-1 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
TNMG 270612
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 32 x 32
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
34.4 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
32 mm
ความสูงของด้าม(H)
32 mm
ความยาวใช้งาน(LF)
170 mm
ความกว้างใช้งาน(WF)
40 mm
ความสูงใช้งาน(HF)
32 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.324 kg
รหัสหลักของเม็ดมีด(MIID)
TNMG 27 06 12
ความยาวโดยรวม(OAL)
170 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
27
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
5/8
Release date(ValFrom20)
1/12/75
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
75.1
