การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: PTGNL 4040S 27
รหัสวัสดุ: 5737573
EAN: 10241195
ANSI: PTGNL 4040S 27

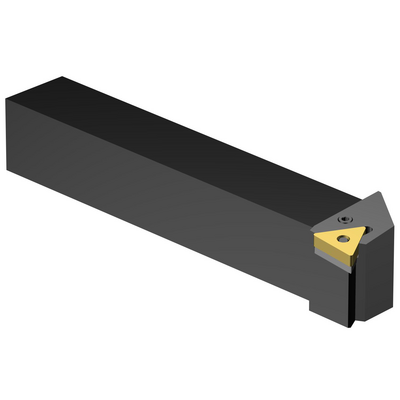

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
91 °
มุมนำของเครื่องมือ(PSIR)
-1 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
TNMG 270612
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 40 x 40
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
34 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
40 mm
ความสูงของด้าม(H)
40 mm
ความยาวใช้งาน(LF)
250 mm
ความกว้างใช้งาน(WF)
50 mm
ความสูงใช้งาน(HF)
40 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
3.074 kg
รหัสหลักของเม็ดมีด(MIID)
TNMG 27 06 12
ความยาวโดยรวม(OAL)
250 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
27
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
5/8
Release date(ValFrom20)
26/3/84
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
84.1
