การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: QS-PCLNL 2525-12C
รหัสวัสดุ: 7572084
EAN: 7323223751942
ANSI: QS-PCLNL 2525-12C

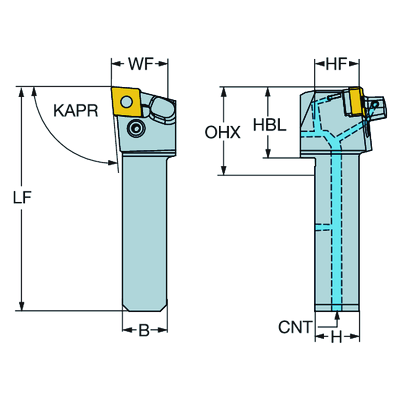

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CNMG 120408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 25 x 25
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
32 mm
ระยะยื่นสูงสุด
(OHX)
57 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
ขนาดเกลียวของทางเข้าน้ำหล่อเย็น(CNT)
G 1/8-28
แรงดันน้ำหล่อเย็น(CP)
150 bar
ความกว้างของด้าม(B)
25 mm
ความสูงของด้าม(H)
25 mm
ความยาวใช้งาน(LF)
116 mm
ความกว้างใช้งาน(WF)
32 mm
ความสูงใช้งาน(HF)
25 mm
ความยาวออฟเซ็ตของด้านล่างส่วนหัว(HBL)
32 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.547 kg
รหัสหลักของเม็ดมีด(MIID)
CNMG 12 04 08
ความยาวโดยรวม(OAL)
116 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
22/9/18
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
18.2
