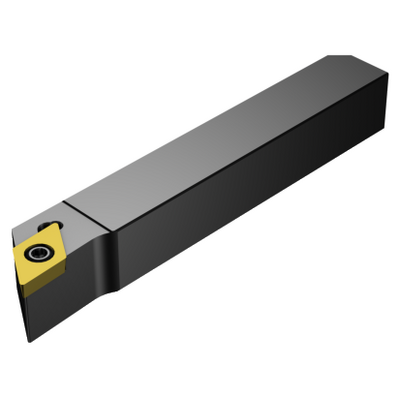

การเป็นตัวแทนทั่วไป
จำนวนบรรจุ: 1
ISO: QS-SDJCR 103X
รหัสวัสดุ: 5739189
EAN: 12271383
ANSI: QS-SDJCR 103X

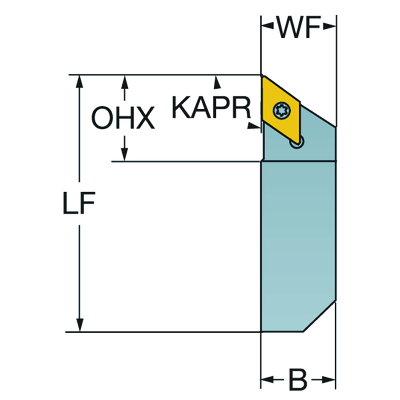

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DCMT 11T308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
QS shank coupling -inch: 5/8 x 5/8
มุมไล่ระดับสูงสุด
(RMPX)
27 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
20 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
15.875 mm
ความสูงของด้าม(H)
15.875 mm
ความยาวใช้งาน(LF)
70 mm
ความกว้างใช้งาน(WF)
15.875 mm
ความสูงใช้งาน(HF)
15.875 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.1323 kg
รหัสหลักของเม็ดมีด(MIID)
DCMT 11 T3 08
ความยาวโดยรวม(OAL)
70 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
18/6/07
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
07.2
