การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: QS-SDJCR 12 3C
รหัสวัสดุ: 7446536
EAN: 7323223193759
ANSI: QS-SDJCR 12 3C

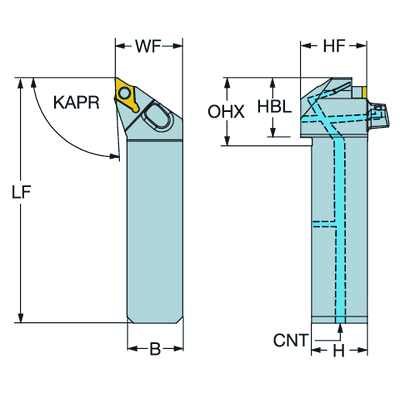

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DCMT 11T308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
มุมไล่ระดับสูงสุด
(RMPX)
27 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
27.5 mm
ระยะยื่นสูงสุด
(OHX)
46.55 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
ขนาดเกลียวของทางเข้าน้ำหล่อเย็น(CNT)
G 1/8-28
แรงดันน้ำหล่อเย็น(CP)
150 bar
ความกว้างของด้าม(B)
19.05 mm
ความสูงของด้าม(H)
19.05 mm
ความยาวใช้งาน(LF)
96.5 mm
ความกว้างใช้งาน(WF)
25.4 mm
ความสูงใช้งาน(HF)
19.05 mm
ความยาวออฟเซ็ตของด้านล่างส่วนหัว(HBL)
27.5 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.229 kg
รหัสหลักของเม็ดมีด(MIID)
DCMT 11 T3 08
ความยาวโดยรวม(OAL)
96.5 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
22/2/18
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
18.1
