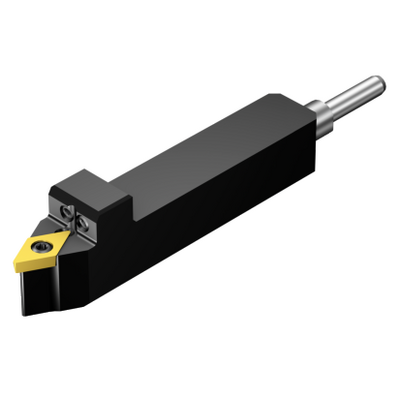

การเป็นตัวแทนทั่วไป
จำนวนบรรจุ: 1
ISO: QS-SDNCN1212E07HP
รหัสวัสดุ: 7048382
EAN: 7323221059415
ANSI: QS-SDNCN1212E07HP

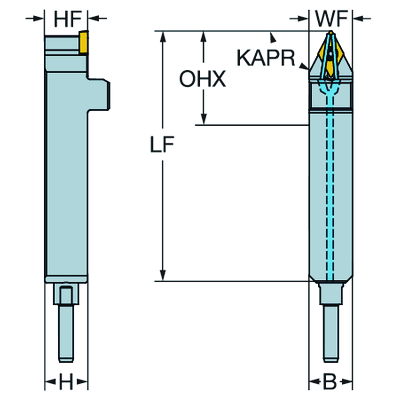

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
62.5 °
มุมคมตัดของเครื่องมือ(KAPR_2)
62.5 °
มุมนำของเครื่องมือ(PSIR)
27.5 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DCMT 070204
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
QS-HP shank coupling -metric: 12 x 12
มุมไล่ระดับสูงสุด
(RMPX)
58.5 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
22 mm
ทิศทาง
(HAND)
Neutral
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined focused exit with nozzle
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric entry
แรงดันน้ำหล่อเย็น(CP)
80 bar
ความกว้างของด้าม(B)
12 mm
ความสูงของด้าม(H)
12 mm
ความยาวใช้งาน(LF)
70 mm
ความกว้างใช้งาน(WF)
12 mm
ความสูงใช้งาน(HF)
12 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
0.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.092 kg
รหัสหลักของเม็ดมีด(MIID)
DCMT 07 02 04
ความยาวโดยรวม(OAL)
92 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
07
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/4
Release date(ValFrom20)
25/2/16
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
16.2
