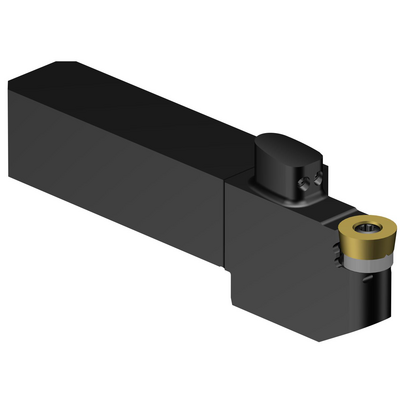

QS-SRDCL-202025-12XC
QS-SRDCL-202025-12XC
CoroTurn® 107 เครื่องมือแบบด้าม QS™ สำหรับการกลึงchevron_right
การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: QS-SRDCL-202025-12XC
รหัสวัสดุ: 7960745
EAN: 7323225520454
ANSI: QS-SRDCL-202025-12XC
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
Rail interface ( RC1204MP )
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 20 x 20
มุมไล่ระดับสูงสุด
(RMPX)
90 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
40 mm
ระยะยื่นสูงสุด
(OHX)
60 mm
ความยาวใช้งาน
(LU)
25 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
ขนาดเกลียวของทางเข้าน้ำหล่อเย็น(CNT)
G 1/8-28
แรงดันน้ำหล่อเย็น(CP)
150 bar
ความกว้างของด้าม(B)
20 mm
ความสูงของด้าม(H)
20 mm
ความยาวใช้งาน(LF)
109 mm
ความกว้างใช้งาน(WF)
21.5 mm
ความสูงใช้งาน(HF)
20 mm
ความยาวออฟเซ็ตของด้านล่างส่วนหัว(HBL)
40 mm
ความกว้างของตัวเครื่องมือ(WB)
10.2 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.27 kg
รหัสหลักของเม็ดมีด(MIID)
RCMT 12 04 MP
ความยาวโดยรวม(OAL)
109 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
.472
Release date(ValFrom20)
25/9/20
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
20.2
