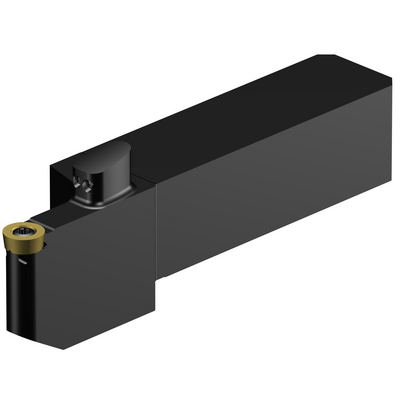

QS-SRDCR-16-25-10XC
QS-SRDCR-16-25-10XC
CoroTurn® 107 เครื่องมือแบบด้าม QS™ สำหรับการกลึงchevron_right
การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: QS-SRDCR-16-25-10XC
รหัสวัสดุ: 7960768
EAN: 7323225520683
ANSI: QS-SRDCR-16-25-10XC
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
Rail interface ( RC10T3MP )
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 x 1
มุมไล่ระดับสูงสุด
(RMPX)
90 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
44.45 mm
ระยะยื่นสูงสุด
(OHX)
69.85 mm
ความยาวใช้งาน
(LU)
25.4 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
ขนาดเกลียวของทางเข้าน้ำหล่อเย็น(CNT)
G 1/8-28
แรงดันน้ำหล่อเย็น(CP)
150 bar
ความกว้างของด้าม(B)
25.4 mm
ความสูงของด้าม(H)
25.4 mm
ความยาวใช้งาน(LF)
128.45 mm
ความกว้างใช้งาน(WF)
27.0002 mm
ความสูงใช้งาน(HF)
25.4 mm
ความยาวออฟเซ็ตของด้านล่างส่วนหัว(HBL)
44.45 mm
ความกว้างของตัวเครื่องมือ(WB)
8.4 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.55 kg
รหัสหลักของเม็ดมีด(MIID)
RCMT 10 T3 MP
ความยาวโดยรวม(OAL)
128.45 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
10
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
.394
Release date(ValFrom20)
25/9/20
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
20.2
