การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: QS-SSDCR202009C1
รหัสวัสดุ: 8481600
EAN: 7323227739342
ANSI: QS-SSDCR202009C1

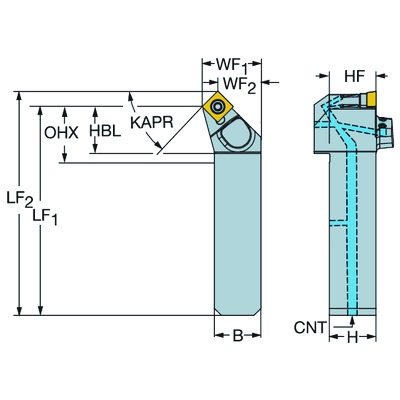

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
45 °
มุมนำของเครื่องมือ(PSIR)
45 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SCMT 09T308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 20 x 20
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
27.5 mm
ระยะยื่นสูงสุด
(OHX)
52.5 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
ขนาดเกลียวของทางเข้าน้ำหล่อเย็น(CNT)
G 1/8-28
แรงดันน้ำหล่อเย็น(CP)
150 bar
ความกว้างของด้าม(B)
20 mm
ความสูงของด้าม(H)
20 mm
ความยาวใช้งาน(LF)
90.1 mm
ความกว้างใช้งาน(WF)
25 mm
ความสูงใช้งาน(HF)
20 mm
ความยาวออฟเซ็ตของด้านล่างส่วนหัว(HBL)
27.5 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.258 kg
รหัสหลักของเม็ดมีด(MIID)
SCMT 09 T3 08
ความยาวโดยรวม(OAL)
96.5 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
09
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
14/11/23
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
24.1
