R331.52-203R38MM
R331.52-203R38MM

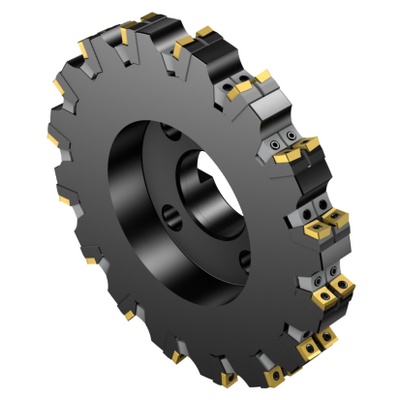

หัวกัดแบบจานปรับได้ CoroMill® 331 สำหรับการกัดผนังข้างเดียวแบบคู่และการกัดปาดหน้า
ล้า สมัย
การเป็นตัวแทนทั่วไป
ยก เลิก
ISO: R331.52-203R38MM
รหัสวัสดุ: 5744981
EAN: 10702020
ANSI: R331.52-203R38MM

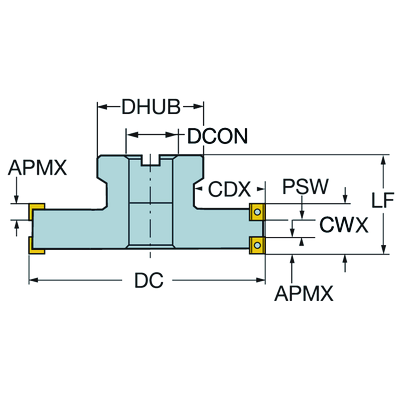

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
ความกว้างของการตัด
(CW)
27.2034 mm
ความกว้างของการตัดต่ำสุด(CWN)
27.2034 mm
ความกว้างของการตัดสูงสุด(CWX)
30.2006 mm
ความกว้างของร่องที่ตัดเฉือนขั้นต้น(PSW)
7 mm
เส้นผ่านศูนย์กลางการตัด
(DC)
203.2 mm
ระยะกินลึกสูงสุด
(CDX)
52.5018 mm
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroMill 331 -size 11 (N/L331.1A-11RE0.20-1.54)
จำนวนคมตัดรอบนอกประสิทธิผล(ZEFP)
12
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Arbor -ISO 6462 -B (cutter retaining screw) -inch: 1 1/2
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
38.1 mm
เส้นผ่านศูนย์กลางดุม(DHUB)
96.012 mm
ตัวเลขระบุมาตรฐาน(STDNO)
ISO6462
ตัวอักษรระบุมาตรฐาน(STDLET)
B
ความยาวใช้งาน(LF)
62.992 mm
ความยาวใช้งานต่ำสุด(LFN)
62.992 mm
แรงบิด(TQ)
3 Nm
ความเร็วในการหมุนสูงสุด(RPMX)
9,600 1/min
น้ำหนักของอุปกรณ์(WT)
8 kg
ความยาวโดยรวม(OAL)
62.992 mm
Release date(ValFrom20)
30/1/95
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
95.1
