การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SDJCR 1616H 07
รหัสวัสดุ: 5749442
EAN: 10144676
ANSI: SDJCR 1616H 07

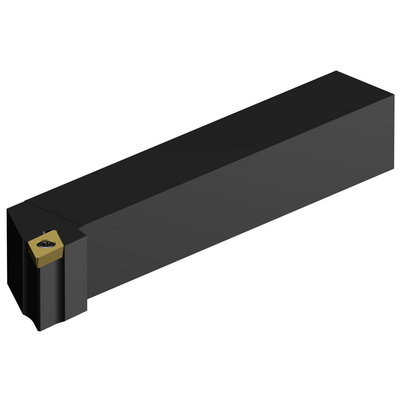

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DCMT 070204
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 16 x 16
มุมไล่ระดับสูงสุด
(RMPX)
27 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
16 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
16 mm
ความสูงของด้าม(H)
16 mm
ความยาวใช้งาน(LF)
100 mm
ความกว้างใช้งาน(WF)
20 mm
ความสูงใช้งาน(HF)
16 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
0.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.1962 kg
รหัสหลักของเม็ดมีด(MIID)
DCMT 07 02 04
ความยาวโดยรวม(OAL)
100 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
07
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/4
Release date(ValFrom20)
28/1/85
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
85.1
