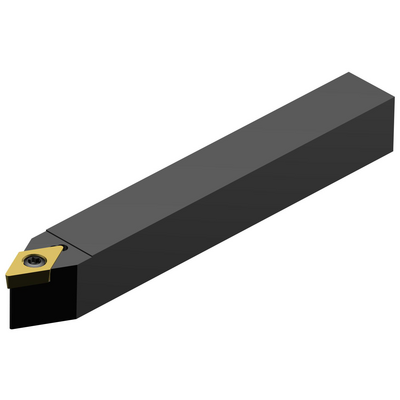

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SDNCN 1616K 11-S
รหัสวัสดุ: 5749542
EAN: 11805371
ANSI: SDNCN 1616K 11-S
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
62.5 °
มุมคมตัดของเครื่องมือ(KAPR_2)
62.5 °
มุมนำของเครื่องมือ(PSIR)
27.5 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DCMT 11T308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 16 x 16
มุมไล่ระดับสูงสุด
(RMPX)
57 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
21 mm
ทิศทาง
(HAND)
Neutral
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
16 mm
ความสูงของด้าม(H)
16 mm
ความยาวใช้งาน(LF)
125 mm
ความกว้างใช้งาน(WF)
8.5 mm
ความสูงใช้งาน(HF)
16 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.248 kg
รหัสหลักของเม็ดมีด(MIID)
DCMT 11 T3 08
ความยาวโดยรวม(OAL)
125 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
9/8/04
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
04.2
