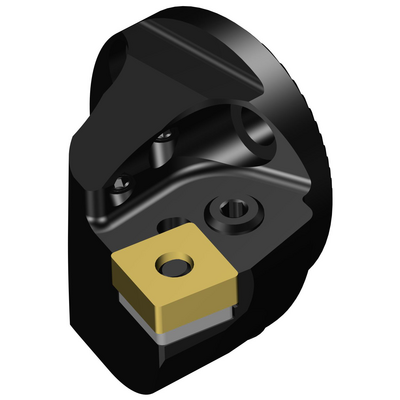

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SL-PSRNR-40-12HP
รหัสวัสดุ: 5749936
EAN: 12450896
ANSI: SL-PSRNR-40-12HP

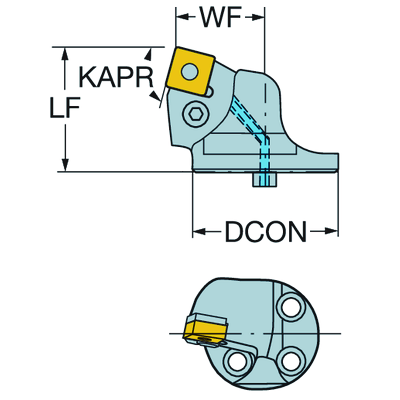

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
75 °
มุมนำของเครื่องมือ(PSIR)
15 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SNMG 120408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
SL head (screw mounted) -size 40
มุมไล่ระดับสูงสุด
(RMPX)
10 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
35 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined focused exit with nozzle
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric entry
Coolant exit type(CXST)
over the cutting edge
แรงดันน้ำหล่อเย็น(CP)
80 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
40 mm
ความยาวใช้งาน(LF)
35 mm
ความกว้างใช้งาน(WF)
22 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
3.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.183 kg
รหัสหลักของเม็ดมีด(MIID)
SNMG 12 04 08
ความยาวโดยรวม(OAL)
38.8 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
8/9/09
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
09.2
