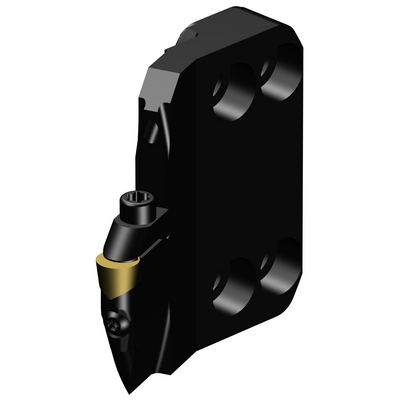

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SL70-CRSCL-35-09V
รหัสวัสดุ: 6632450
EAN: 26632450
ANSI: SL70-CRSCL-35-09V

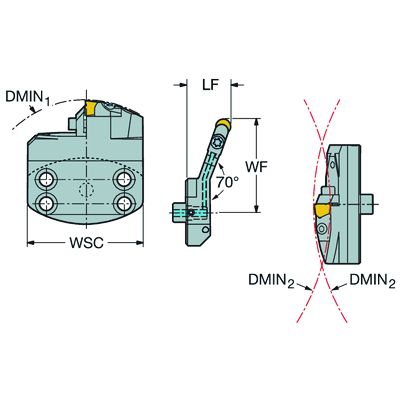

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
inch RCGX/RPGX 090700
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
SL head (screw mounted) -size 70
มุมไล่ระดับสูงสุด
(RMPX)
70 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
130 mm
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
270 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
20 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
26.7 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric entry
แรงดันน้ำหล่อเย็น(CP)
40 bar
ความกว้างของการแคลมป์(WSC)
70 mm
ความยาวใช้งาน(LF)
26.7 mm
ความกว้างใช้งาน(WF)
55 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.3663 kg
รหัสหลักของเม็ดมีด(MIID)
RCGX 09 07 00
ความยาวโดยรวม(OAL)
34.5 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
09
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
29/4/14
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
14.2
