การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: STDCR 062-B1
รหัสวัสดุ: 5751090
EAN: 80009501
ANSI: STDCR 062-B1

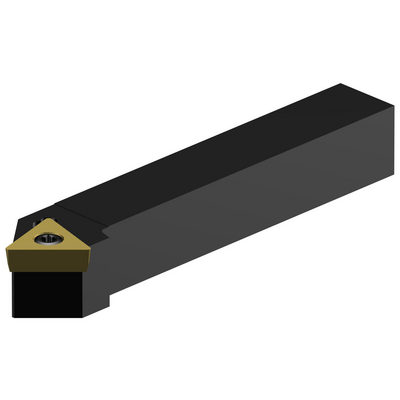

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
45 °
มุมนำของเครื่องมือ(PSIR)
45 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
TCMT 110304
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 3/8 x 3/8
มุมไล่ระดับสูงสุด
(RMPX)
45 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
6.16 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
9.525 mm
ความสูงของด้าม(H)
9.525 mm
ระยะที่ยื่นออกมา(LPR)
63.5 mm
ความยาวใช้งาน(LF)
63.5 mm
ความกว้างใช้งาน(WF)
5.66 mm
ความสูงใช้งาน(HF)
9.525 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
0.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.041 kg
รหัสหลักของเม็ดมีด(MIID)
TCMT 11 03 04
ความยาวโดยรวม(OAL)
63.5 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/4
Release date(ValFrom20)
21/6/99
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
99.2
