การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: STGCR 12 3B
รหัสวัสดุ: 5751265
EAN: 10207492
ANSI: STGCR 12 3B

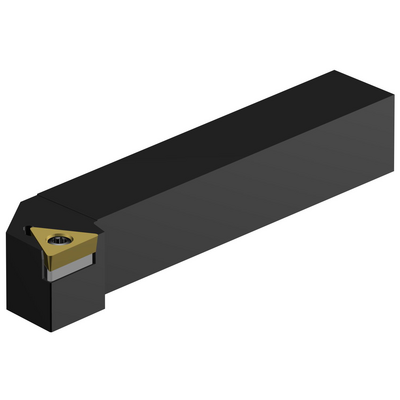

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
91 °
มุมนำของเครื่องมือ(PSIR)
-1 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
TCMT 16T308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
20.7 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
19.05 mm
ความสูงของด้าม(H)
19.05 mm
ความยาวใช้งาน(LF)
114.3 mm
ความกว้างใช้งาน(WF)
25.4 mm
ความสูงใช้งาน(HF)
19.05 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.312 kg
รหัสหลักของเม็ดมีด(MIID)
TCMT 16 T3 08
ความยาวโดยรวม(OAL)
114.3 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
16
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
15/7/85
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
85.1
