การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SVJBL 20 3D
รหัสวัสดุ: 5751639
EAN: 10134110
ANSI: SVJBL 20 3D

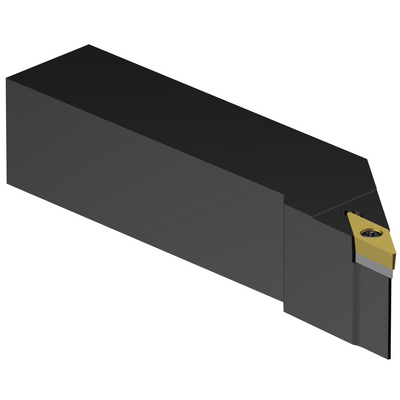

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 1/4 x 1 1/4
มุมไล่ระดับสูงสุด
(RMPX)
50 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
31.5 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
31.75 mm
ความสูงของด้าม(H)
31.75 mm
ความยาวใช้งาน(LF)
152.4 mm
ความกว้างใช้งาน(WF)
38.1 mm
ความสูงใช้งาน(HF)
31.75 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.08 kg
รหัสหลักของเม็ดมีด(MIID)
VBMT 16 04 08
ความยาวโดยรวม(OAL)
152.4 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
16
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
28/1/85
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
85.1
