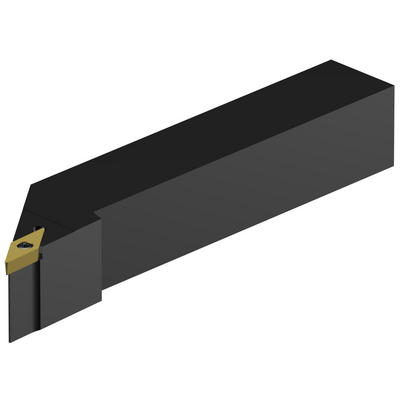

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SVJBR 2020K 11-B1
รหัสวัสดุ: 5752669
EAN: 11185064
ANSI: SVJBR 2020K 11-B1
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
VBMT 110304/ VCMT 110304
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 20 x 20
มุมไล่ระดับสูงสุด
(RMPX)
50 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
21.2 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
20 mm
ความสูงของด้าม(H)
20 mm
ความยาวใช้งาน(LF)
125 mm
ความกว้างใช้งาน(WF)
25 mm
ความสูงใช้งาน(HF)
20 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
0.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.352 kg
รหัสหลักของเม็ดมีด(MIID)
VBMT 11 03 04
ความยาวโดยรวม(OAL)
125 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/4
Release date(ValFrom20)
11/9/00
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
00.2
