การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SVJBR 3225P 16HP
รหัสวัสดุ: 6188499
EAN: 26188499
ANSI: SVJBR 3225P 16HP

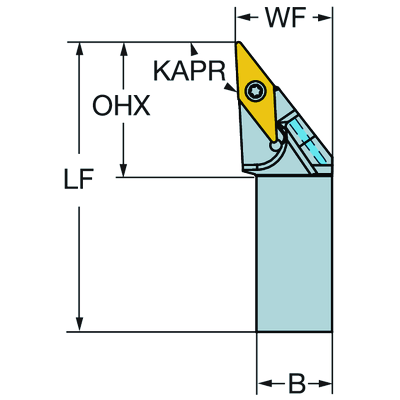

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 32 x 25
มุมไล่ระดับสูงสุด
(RMPX)
44 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
37.6 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric entry
ขนาดเกลียวของทางเข้าน้ำหล่อเย็น(CNT)
G 1/8-28
แรงดันน้ำหล่อเย็น(CP)
275 bar
ความกว้างของด้าม(B)
25 mm
ความสูงของด้าม(H)
32 mm
ความยาวใช้งาน(LF)
170 mm
ความกว้างใช้งาน(WF)
32 mm
ความสูงใช้งาน(HF)
32 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.96 kg
รหัสหลักของเม็ดมีด(MIID)
VBMT 16 04 08
ความยาวโดยรวม(OAL)
170 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
16
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
19/9/12
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
12.2
