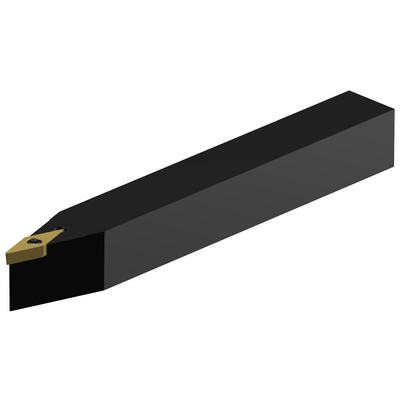

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: SVVBN 102C-S-B1
รหัสวัสดุ: 5751642
EAN: 11806502
ANSI: SVVBN 102C-S-B1
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
72.5 °
มุมคมตัดของเครื่องมือ(KAPR_2)
72.5 °
มุมนำของเครื่องมือ(PSIR)
17.5 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
VBMT 110304/ VCMT 110304
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 5/8 x 5/8
มุมไล่ระดับสูงสุด
(RMPX)
70 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
21.082 mm
ทิศทาง
(HAND)
Neutral
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
15.875 mm
ความสูงของด้าม(H)
15.875 mm
ความยาวใช้งาน(LF)
127 mm
ความกว้างใช้งาน(WF)
9.2202 mm
ความสูงใช้งาน(HF)
15.875 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
0.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.221 kg
รหัสหลักของเม็ดมีด(MIID)
VBMT 11 03 04
ความยาวโดยรวม(OAL)
127 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/4
Release date(ValFrom20)
9/8/04
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
04.2
