การเป็นตัวแทนทั่วไป
จำนวนบรรจุ: 1
ISO: TLRL-163D
รหัสวัสดุ: 5753315
EAN: 80000961
ANSI: TLRL-163D

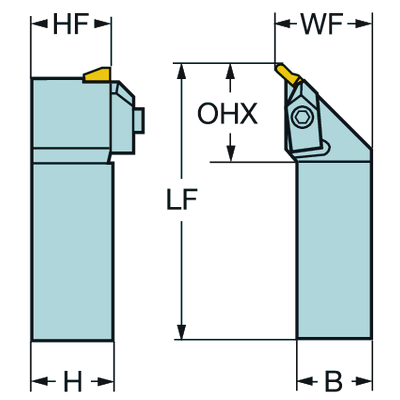

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
135 °
มุมนำของเครื่องมือ(PSIR)
-45 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
Top-Lok -style 3R (TLU3R)
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 x 1
มุมไล่ระดับสูงสุด
(RMPX)
45 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
ระยะกินลึกสูงสุด
(CDX)
4.8 mm
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
31.75 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25.4 mm
ความสูงของด้าม(H)
25.4 mm
ความยาวใช้งาน(LF)
152.4 mm
ความกว้างใช้งาน(WF)
31.75 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.7 kg
รหัสหลักของเม็ดมีด(MIID)
TLU 3
ความยาวโดยรวม(OAL)
152.4 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
3
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3
Release date(ValFrom20)
22/5/89
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
89.1
