การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: TR-D13JCL 10C-S
รหัสวัสดุ: 5755206
EAN: 12337360
ANSI: TR-D13JCL 10C-S

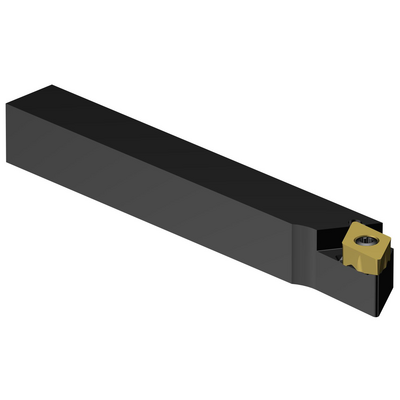

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroTurn TR ( TR-DC1308 )
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 5/8 x 5/8
มุมไล่ระดับสูงสุด
(RMPX)
27 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
28.5 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
15.875 mm
ความสูงของด้าม(H)
15.875 mm
ความยาวใช้งาน(LF)
127 mm
ความกว้างใช้งาน(WF)
15.875 mm
ความสูงใช้งาน(HF)
15.875 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.226 kg
รหัสหลักของเม็ดมีด(MIID)
TR-DC1308
ความยาวโดยรวม(OAL)
127 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
13
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
13
Release date(ValFrom20)
25/2/08
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
08.1
