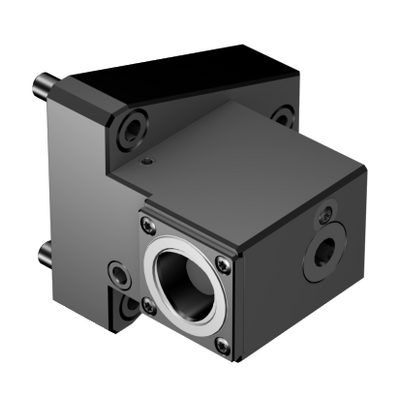

Generic representation
Made-to-order
Package quantity: 1
ISO: C4-TLI-MA-E
Material Id: 7075559
EAN: 7323221159931
ANSI: C4-TLI-MA-E

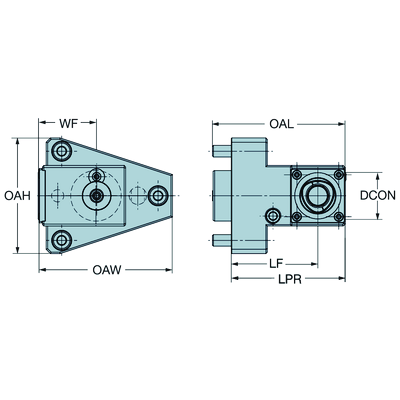

Technical illustrations
Product data
Connection - machine side(ADINTMS)
Murata non-driven turret interface -size MA-E
Connection - workpiece side
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Workpiece side connection count(CCONWS)
1
Workpiece side body angle
(BAWS)
90 °
Hand
(HAND)
Left
Coolant entry style(CNSC)
decentral over flange and axial
Coolant exit style(CXSC)
radial exit
Coolant pressure(CP)
80 bar
Weight of item(WT)
4.2 kg
Protruding length(LPR)
119 mm
Functional length(LF_1)
95 mm
Functional width(WF_1)
15 mm
Functional height(HF_1)
0 mm
Overall length(OAL)
119 mm
Overall height(OAH)
76 mm
Overall width(OAW)
100 mm
Torque(TQ_1)
50 Nm
Geometrical characteristic driven part(KGRPTP_1)
hexagon
Size of driven part(KGRPS_1)
10
Connection diameter machine side(DCONMS)
40 mm
Functional diameter(DFC)
28 mm
Connection diameter workpiece side(DCONWS)
40 mm
Release date(ValFrom20)
9/22/16
Release pack id(RELEASEPACK)
16.2
