ดอกเอ็นมิลคาร์ไบด์ CoroMill® Plura สำหรับการกัดหนัก
การกัดหยาบในวัสดุเหล็กกล้าและสเตนเลสสตีลที่ต้องการให้เครื่องมือมีอายุการใช้งานยาวนานสูงสุด
รุ่นผลิตภัณฑ์, ISO P
| รหัส | วัสดุ | รูปทรงปลายดอก | เกรด | ประเภทน้ำหล่อเย็น | ZEFF | APMX | DC | คอ | RE | มุมกัดไล่ระดับสูงสุด | ความลึกของการกัดร่องเต็มหน้า |
| 2P342-PA / PB (มม.) | ISO P | มีคมตัดตรงกลาง | P2BM | โซลิด | 4 | 2×D | 2–25 | - | - | 7° | 2×D |
| 2P342-PA / PB (นิ้ว) | ISO P | มีคมตัดตรงกลาง | P2BM | โซลิด | 4 | 2×D | 0.125– 0.75 | - | - | 7° | 2×D |
| 2S342-PA / PB (มม.) | ISO P | มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 4 | 2×D | 3–20 | - | 0.2–2 | 7° | 2×D |
| 2S342-PA / PB (นิ้ว) | ISO P | มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 4 | 2×D | 0.125– 0.75 | - | 0.015– 0.06 | 7° | 2×D |
| 2F342-PD (มม.) | ISO P | ไม่มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 5 | 2×D | 6–20 | มี | 0.5–2 | 7° | 2×D |
| 2F342-PD (นิ้ว) | ISO P | ไม่มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 5 | 2×D | 0.25–0.75 | มี | 0.015– 0.06 | 7° | 2×D |
| 2N342-PD (มม.) | ISO P | ไม่มีคมตัดตรงกลาง | P2BM | โซลิด | 5 | 2×D | 6–25 | มี | - | 7° | 2×D |
| 2N342-PD (นิ้ว) | ISO P | ไม่มีคมตัดตรงกลาง | P2BM | โซลิด | 5 | 2×D | 0.25–0.75 | มี | - | 7° | 2×D |
รุ่นผลิตภัณฑ์, ISO-M
| รหัส | วัสดุ | รูปทรงปลายดอก | เกรด | ประเภทน้ำหล่อเย็น | ZEFF | APMX | DC | คอ | RE | มุมกัดไล่ระดับสูงสุด | ความลึกของการกัดร่องเต็มหน้า |
| 2P342-CMB (มม.) | ISO M | มีคมตัดตรงกลาง | M2CM | แนวรัศมีภายใน | 4 | 2×D | 6–25 | - | - | 5° | 2×D |
| 2P342-CMB (นิ้ว) | ISO M | มีคมตัดตรงกลาง | M2CM | แนวรัศมีภายใน | 4 | 2×D | 0.25–0.75 | - | - | 5° | 2×D |
| 2P342-MB (มม.) | ISO M | มีคมตัดตรงกลาง | M2CM | โซลิด | 4 | 2×D | 6–16 | - | - | 5° | 2×D |
| 2S342-CMB (มม.) | ISO M | มีคมตัดตรงกลาง, มุมมน | M2CM | แนวรัศมีภายใน | 4 | 2×D | 6–20 | - | 0.5–6.35 | 5° | 2×D |
| 2S342-CMB (นิ้ว) | ISO M | มีคมตัดตรงกลาง, มุมมน | M2CM | แนวรัศมีภายใน | 4 | 2×D | 0.25–0.75 | - | 0.015–0.19 | 5° | 2×D |
การเลือกเครื่องมือ
เกรด: P2BM
ตัวเลือกแรก
2N342, 2F342-PD
(z = 5, APMX = 2×D, มีก้าน)
ผู้ช่วยแก้ปัญหาในงานตัดเฉือนหยาบเหล็กกล้า
2P342, 2S342-PB
(z = 4, APMX = 2×D)
เกรด: M2CM
ตัวเลือกแรก
2P342, 2S342-CMB
(z = 4, APMX = 2×D, มีระบบจ่ายน้ำหล่อเย็นภายใน)
สำหรับการทำงานที่ไม่มีระบบจ่ายน้ำหล่อเย็นภายใน
2P342, 2S342-MB
(z = 4, APMX = 2×D, ไม่มีระบบจ่ายน้ำหล่อเย็นภายใน)
ค่าการตัดที่แนะนำ
ดอกเอ็นมิล CoroMill® Plura lollipop สำหรับการกัดขึ้นรูปวัสดุกลุ่ม ISO S
การกัดบริเวณที่เข้าถึงยาก
กุญแจสำคัญสำหรับจุดที่เข้าตัดยาก
ดอกเอ็นมิลออกแบบโดยเฉพาะสำหรับงานตัดเฉือนที่ท้าทาย ส่วนปลายเป็นแบบหัวกลม พร้อมรุ่นต่างๆ สำหรับเข้าถึงจุดตัดเฉือนยากแต่ละรูปแบบ ช่วยให้สามารถกัดร่องบ่าได้ง่าย และให้ประสิทธิภาพดีเยี่ยมสำหรับการลบคมรูปทรงที่ซับซ้อน
ผลิตขอบงานเรียบได้แบบง่ายๆ
ดอกเอ็นมิลหัวกลมที่ออกแบบสำหรับการกัดและขึ้นรูปอย่างแม่นยำ สามารถผลิตขอบงานเรียบ รูปทรงซับซ้อน และพื้นผิวโค้งได้ตรงตามที่กำหนด
ประสิทธิภาพเหนือระดับด้วย Zertivo® 2.0
CoroMill® Plura lollipop มาพร้อมเทคโนโลยีเคลือบผิว Zertivo® 2.0 และมีสองเกรดให้เลือกสำหรับการกัดขึ้นรูปไทเทเนียมอัลลอย (T2CH) และ HRSA (R2AH)

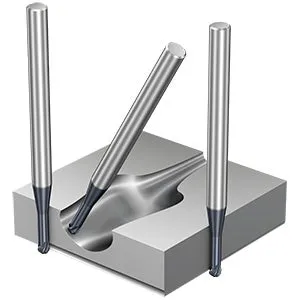

สถานการณ์ที่ควรใช้
- ออกแบบมาโดยเฉพาะสำหรับการกัดขึ้นรูปในบริเวณที่เข้าถึงยาก การกัดร่องบ่า และการลบคมรูปทรงซับซ้อน
- ใช้ได้กับการเก็บผิวกึ่งละเอียดจนถึงการเก็บผิวละเอียด
- กลุ่มวัสดุหลัก ได้แก่ ISO S (ไทเทเนียมและ HRSA)
- กลุ่มวัสดุรอง ได้แก่ ISO M (เหล็กสเตนเลส) และ ISO H (เหล็กกล้าชุบแข็ง)
กลุ่มผลิตภัณฑ์
รุ่นมาตรฐาน
ไทเทเนียม (กลุ่มวัสดุรอง: ISO M)
- จำนวนร่องคายเศษ: 4–6
- ช่วงเส้นผ่านศูนย์กลาง: 2–10 มม., 0.125–0.375 นิ้ว
- APMX: 0.8×D
- เกรด: T2CH

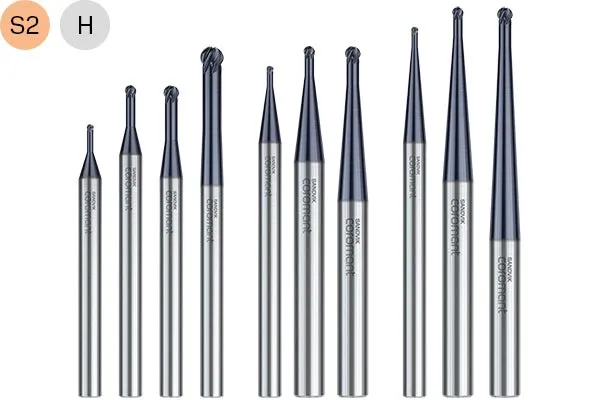

HRSA (กลุ่มวัสดุรอง: ISO H)
- จำนวนร่องคายเศษ: 4–6
- ช่วงเส้นผ่านศูนย์กลาง: 2–10 มม., 0.125–0.375 นิ้ว
- APMX: 0.8×D
- เกรด: R2AH
คุณสมบัติและจุดเด่น
- ปลายดอกแบบหัวกลม พร้อมมุมคมตัด 250° ผ่านการออกแบบทางวิศวกรรมสำหรับการตัดเฉือนรูปทรงซับซ้อนโดยเฉพาะ
- มีรุ่นต่างๆ ให้เลือกมากมาย ตอบโจทย์ได้ครบทุกความต้องการ
- ให้ประสิทธิภาพการตัดแม่นยำและสม่ำเสมอตลอดอายุการใช้งาน
- มีร่องคายเศษหลายร่อง ทำให้ใช้อัตราป้อนสูงได้โดยยังคงคุณภาพผิวงานเอาไว้ได้
- ช่วยให้กระบวนการผลิตมีความเชื่อถือได้ ไม่ต้องหยุดทำงานบ่อยๆ ส่งผลให้ระยะเวลาตัดเฉือนเร็วขึ้นและต้นทุนต่อชิ้นงานลดลง
- ทนทานและต้านทานการสึกหรอได้ดีเยี่ยม ลดปัญหาเครื่องมือหักหรือชำรุด
ข้อมูลเพิ่มเติม
มีเครื่องมือแบบสั่งทำ (Tailor Made) ในรุ่น Customized
เรามีบริการออกแบบและผลิตเครื่องมือสั่งทำพิเศษด้วยระบบวิศวกรรมขั้นสูงสำหรับตอบโจทย์งานที่ซับซ้อนกว่าปกติ
ร่วมสร้างอนาคตที่ยั่งยืนไปกับเราด้วยการรีไซเคิลเครื่องมือคาร์ไบด์ใช้แล้ว
สัมผัสประสบการณ์ตามแบบฉบับของทีมงานเสื้อโค้ทสีเหลืองในรูปแบบดิจิตอลผ่านทาง CoroPlus® Tool Guide ที่พร้อมให้ความช่วยเหลือสำหรับทุกความต้องการของคุณ
 | งานกัดขึ้นรูป | +++ |
| ด้าม | ก้านตรง | |
| รูปทรงปลายดอก |  | |
| เกรด | T2CH | R2AH |
| กลุ่มวัสดุ ISO |  |  |
คำแนะนำสำหรับการจับยึดเครื่องมือ
ใช้ CoroChuck® 930 เพื่อให้กระบวนการผลิตมีประสิทธิภาพ เนื่องจากสามารถเปลี่ยนและปรับตั้งเครื่องมือได้อย่างสะดวกและรวดเร็ว

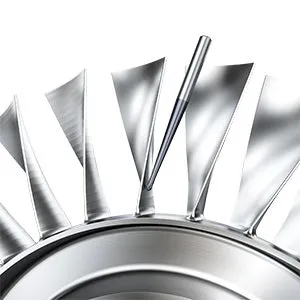

การสาธิต: การทำโปรไฟล์ Blisk
ดูการทำงานของเครื่องมือกลึงขึ้นรูปดอกเอ็นมิลของเรา
โซลูชั่นที่พิสูจน์แล้ว
โซลูชันคุณสมบัติ aeroengine ที่เชื่อถือได้ของเราซึ่งได้รับการขัดเกลามาหลายปีอยู่ห่างออกไปเพียงไม่กี่คลิก
