ดอกเอ็นมิลคาร์ไบด์ CoroMill® Plura สำหรับการกัดหนัก
การกัดหยาบในวัสดุเหล็กกล้าและสเตนเลสสตีลที่ต้องการให้เครื่องมือมีอายุการใช้งานยาวนานสูงสุด
รุ่นผลิตภัณฑ์, ISO P
| รหัส | วัสดุ | รูปทรงปลายดอก | เกรด | ประเภทน้ำหล่อเย็น | ZEFF | APMX | DC | คอ | RE | มุมกัดไล่ระดับสูงสุด | ความลึกของการกัดร่องเต็มหน้า |
| 2P342-PA / PB (มม.) | ISO P | มีคมตัดตรงกลาง | P2BM | โซลิด | 4 | 2×D | 2–25 | - | - | 7° | 2×D |
| 2P342-PA / PB (นิ้ว) | ISO P | มีคมตัดตรงกลาง | P2BM | โซลิด | 4 | 2×D | 0.125– 0.75 | - | - | 7° | 2×D |
| 2S342-PA / PB (มม.) | ISO P | มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 4 | 2×D | 3–20 | - | 0.2–2 | 7° | 2×D |
| 2S342-PA / PB (นิ้ว) | ISO P | มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 4 | 2×D | 0.125– 0.75 | - | 0.015– 0.06 | 7° | 2×D |
| 2F342-PD (มม.) | ISO P | ไม่มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 5 | 2×D | 6–20 | มี | 0.5–2 | 7° | 2×D |
| 2F342-PD (นิ้ว) | ISO P | ไม่มีคมตัดตรงกลาง, มุมมน | P2BM | โซลิด | 5 | 2×D | 0.25–0.75 | มี | 0.015– 0.06 | 7° | 2×D |
| 2N342-PD (มม.) | ISO P | ไม่มีคมตัดตรงกลาง | P2BM | โซลิด | 5 | 2×D | 6–25 | มี | - | 7° | 2×D |
| 2N342-PD (นิ้ว) | ISO P | ไม่มีคมตัดตรงกลาง | P2BM | โซลิด | 5 | 2×D | 0.25–0.75 | มี | - | 7° | 2×D |
รุ่นผลิตภัณฑ์, ISO-M
| รหัส | วัสดุ | รูปทรงปลายดอก | เกรด | ประเภทน้ำหล่อเย็น | ZEFF | APMX | DC | คอ | RE | มุมกัดไล่ระดับสูงสุด | ความลึกของการกัดร่องเต็มหน้า |
| 2P342-CMB (มม.) | ISO M | มีคมตัดตรงกลาง | M2CM | แนวรัศมีภายใน | 4 | 2×D | 6–25 | - | - | 5° | 2×D |
| 2P342-CMB (นิ้ว) | ISO M | มีคมตัดตรงกลาง | M2CM | แนวรัศมีภายใน | 4 | 2×D | 0.25–0.75 | - | - | 5° | 2×D |
| 2P342-MB (มม.) | ISO M | มีคมตัดตรงกลาง | M2CM | โซลิด | 4 | 2×D | 6–16 | - | - | 5° | 2×D |
| 2S342-CMB (มม.) | ISO M | มีคมตัดตรงกลาง, มุมมน | M2CM | แนวรัศมีภายใน | 4 | 2×D | 6–20 | - | 0.5–6.35 | 5° | 2×D |
| 2S342-CMB (นิ้ว) | ISO M | มีคมตัดตรงกลาง, มุมมน | M2CM | แนวรัศมีภายใน | 4 | 2×D | 0.25–0.75 | - | 0.015–0.19 | 5° | 2×D |
การเลือกเครื่องมือ
เกรด: P2BM
ตัวเลือกแรก
2N342, 2F342-PD
(z = 5, APMX = 2×D, มีก้าน)
ผู้ช่วยแก้ปัญหาในงานตัดเฉือนหยาบเหล็กกล้า
2P342, 2S342-PB
(z = 4, APMX = 2×D)
เกรด: M2CM
ตัวเลือกแรก
2P342, 2S342-CMB
(z = 4, APMX = 2×D, มีระบบจ่ายน้ำหล่อเย็นภายใน)
สำหรับการทำงานที่ไม่มีระบบจ่ายน้ำหล่อเย็นภายใน
2P342, 2S342-MB
(z = 4, APMX = 2×D, ไม่มีระบบจ่ายน้ำหล่อเย็นภายใน)
ค่าการตัดที่แนะนำ
1K333-1000-XB 1730
1K333-1000-XB 1730

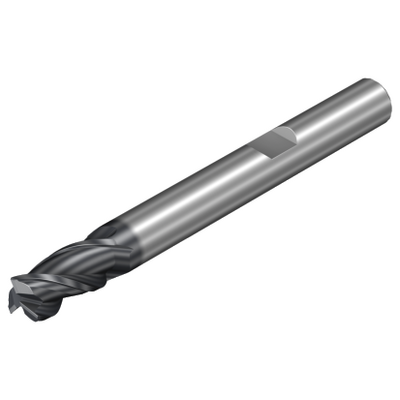

Representación genérica
Disponibile a stock
Cantidad de paquetes: 1
ISO: 1K333-1000-XB 1730
ID. del material: 8213464
EAN: 7323226616231
ANSI: 1K333-1000-XB 1730

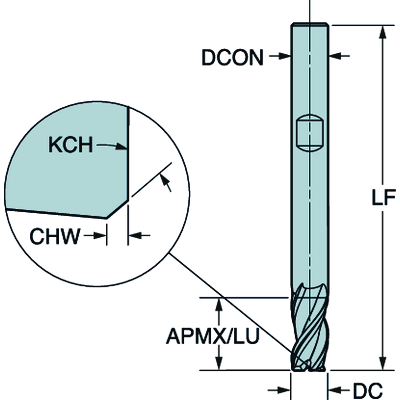

Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Clasificación de material, nivel 1(TMC1ISO)
P
M
K
N
S
Número de filos efectivo periférico(ZEFP)
3
Diámetro de corte
(DC)
10 mm
Máximo diametro de mecanizado de máquina(DCONMS)
10 mm
Tolerancia de diámetro de conexión(TCDCON)
h6
Profundidad de corte máxima
(APMX)
20 mm
Relación de empañe de trabajo máximo(AERMX)
1
Longitud utilizable
(LU)
20 mm
Longitud funcional(LF)
72 mm
Velocidad de giro máxima(RPMX)
80.000 1/min
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Weldon (DIN6535-HB) -metric: 10
Chaflán en el vértice(KCH)
45 °
Anchura de chaflán en el vértice(CHW)
0,2 mm
Ángulo máximo de progresión en rampa(RMPX_FFW)
5 °
Profundidad de corte máxima(APMX_PFW)
20 mm
Ángulo de hélice de desahogo(FHA)
38 °
Profundidad de corte máxima(APMX_FFW)
20 mm
Calidad
(GRADE)
1730
Sustrato(SUBSTRATE)
HC
Recubrimiento(COATING)
PVD AlCrN
Código de tipo de entrada de refrigerante
(CNSC)
without coolant entry
Tolerancia inferior de diámetro de corte(DCTOLL)
-0,062 mm
Tolerancia superior de diámetro de corte(DCTOLU)
-0,04 mm
Clase de tolerancia de diámetro de corte(TCDC)
d8
Contacto frontal de diámetro de corte(DCF)
9,6 mm
Peso del elemento(WT)
0,0689 kg
Capacidad de corte central(CCC)
Sí
Grupo estándar básico(BSG)
COROMANT
Ángulo de desprendimiento radial(GAMF)
10 °
Ángulo de desprendimiento axial(GAMP)
5 °
Longitud total(OAL)
72 mm
Release date(ValFrom20)
1/10/22
ID de paquete de emisión(RELEASEPACK)
22.2
