CoroPlex® YT

การกลึงแกน Y ทุกทิศทาง

รายละเอียดโดยรวม

วิธีการใช้งาน

การแบ่งประเภท

ข้อกำหนด

เครื่องจักร

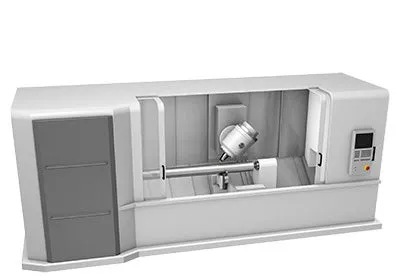

เครื่องกลึงกัดหรือเครื่องกัดกลึง
ตัวเลือกสำหรับการเคลื่อนที่ในแกนของสปินเดิลกัดในระหว่างการกลึง
ความเร็วตัดคงที่ในระนาบ Y-Z

พาร์ทเนอร์ของเรา

ระบบควบคุม NC

ตัวเลือกสำหรับการกลึง 3 แกนพร้อมกัน
ความเร็วตัดคงที่ในระนาบ Y-Z
การชดเชยการสึกหรอของเครื่องมือ

การเขียนโปรแกรม CAM

ตัวเลือกสำหรับการกลึง 3 แกนพร้อมกัน
โมดูล PrimeTurning™ (สำหรับใช้กับ CoroTurn^® Prime)

เคล็ดลับการใช้งาน

มุมเข้างาน: CoroPlex^® YT และ CoroTurn^® TR

• ชิ้นงานที่มีหลุมและเบ้า

• มุมเข้างานที่ให้ประสิทธิภาพสูงสุด: 60–90°

• หากเป็นไปได้ ให้พยายามรักษาตำแหน่งเครื่องมือให้ตั้งฉากกับทิศทางการป้อน

• หลีกเลี่ยงการใช้มุมเข้างานแคบและกว้าง

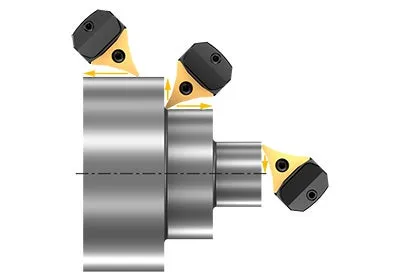

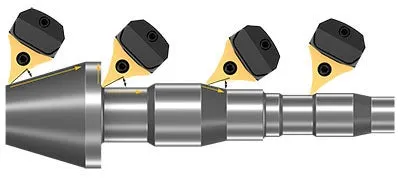

มุมเข้างาน: PrimeTurning™

• เพลา หน้าแปลน และชิ้นงานที่มีร่องบ่า

• มุมเข้างานที่ให้ประสิทธิภาพสูงสุด: 25–30°

• หลีกเลี่ยงการใช้มุมเข้างานแคบและกว้าง

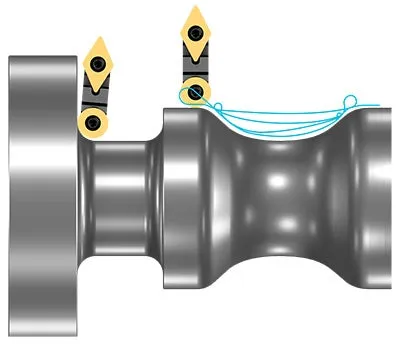

มุมเข้างาน: CoroPlex^® YT และ CoroTurn^® 107

• ชิ้นงานที่มีหลุมและเบ้า

• ใช้ระยะกินลึกน้อย โดยแนะนำให้ใช้ค่า a_p 10–15% ของเส้นผ่านศูนย์กลางเม็ดมีด

• โปรแกรมอัตราป้อนงานโดยให้เศษมีความหนาคงที่

• ใช้วิธีการกลึงโค้งโดยเข้าและออกจากชิ้นงานอย่างราบรื่น

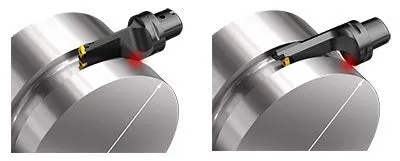

ความยาวของเครื่องมือเมื่อเปรียบเทียบกับเส้นผ่านศูนย์กลางของชิ้นงาน

ความยาวของเครื่องมือเป็นตัวจำกัดเส้นผ่านศูนย์กลางของชิ้นงาน

คำแนะนำ

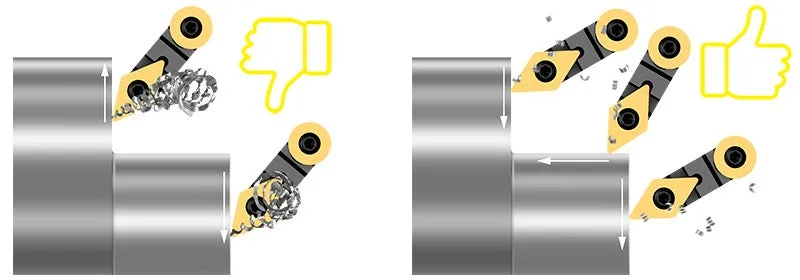

มุมเข้างาน

มุมเข้างานมีผลต่อการควบคุมเศษและการสึกหรอแบบรอยบากเป็นอย่างมาก
หลีกเลี่ยงการใช้มุมเข้างานแคบเกินไปหรือมุมกว้างมาก
การกลึงปาดเข้าหาศูนย์กลางด้วยมุมเข้างานกว้างส่งผลให้อายุการใช้งานสั้นลงเป็นอย่างมาก
หากสามารถหลีกเลี่ยงมุมเข้างานกว้างได้ ให้ใช้ค่า a_p ต่ำกว่ารัศมีปลายคมตัด

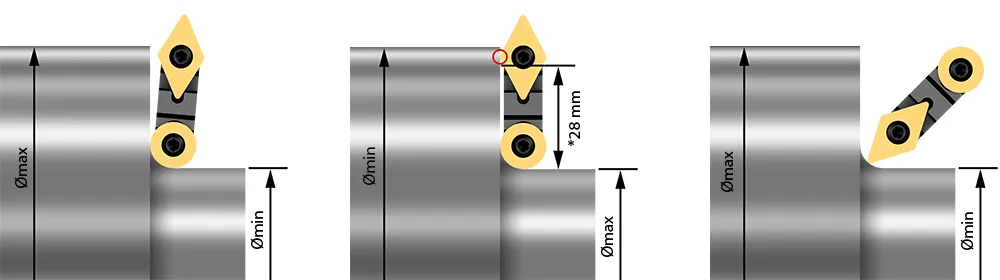

การเข้าถึง: ความสูงสูงสุดของหน้าแปลน

Øสูงสุด, มม.	Øต่ำสุด, มม.	ความสูงสูงสุดของหน้าแปลน*, มม.
100	0	50
150	100	25
200	170	15
250	232	9

Øสูงสุด, มม.	Øต่ำสุด, มม.	ความสูงสูงสุดของหน้าแปลน, มม.
100	0	50
150	0	75
200	90	55
250	170	40

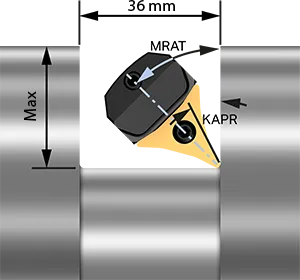

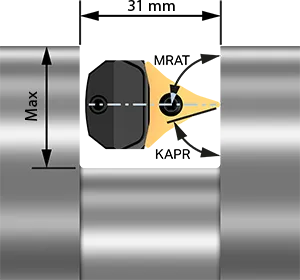

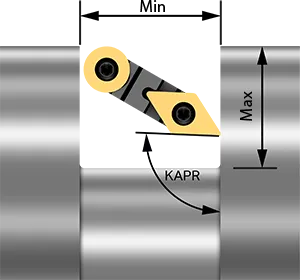

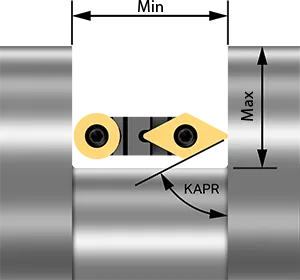

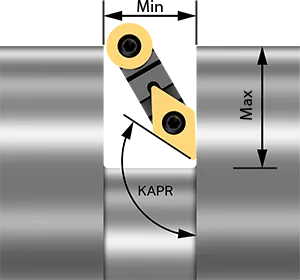

การเข้าถึง: ความกว้างต่ำสุดของหลุมและระยะกินลึกสูงสุด

KAPR 120°

Øสูงสุด, มม.	ความกว้างต่ำสุดของหลุม, มม.	ความลึกสูงสุดของหลุม, มม.
100	26	40
150	28	50
200	28	45
250	27	35

KAPR 95°

Øสูงสุด, มม.	ความกว้างต่ำสุดของหลุม, มม.	ความลึกสูงสุดของหลุม, มม.
100	38	40
150	41	40
200	46	45
250	49	40

KAPR 62.5°

Øสูงสุด, มม.	ความกว้างต่ำสุดของหลุม, มม.	ความลึกสูงสุดของหลุม, มม.
100	43	30
150	48	30
200	50	25
250	50	18

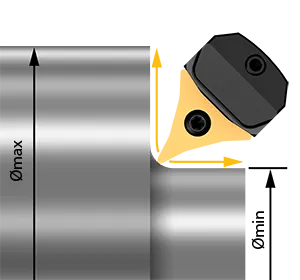

การเข้าถึง: ความสูงสูงสุดของหน้าแปลนและความกว้างของหลุม

Øสูงสุด, มม.	Øต่ำสุด, มม.	ความสูงสูงสุดของหน้าแปลน, มม.
100	0	50
150	0	75
200	120	40
250	200	25

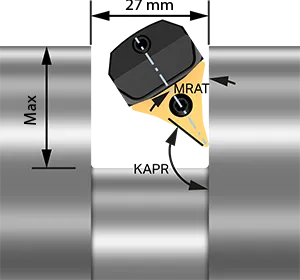

KAPR 130°

MRAT -32.5°

Øสูงสุด, มม.	ความลึกต่ำสุดของหลุม, มม.
100	50
150	75
200	40
250	20

KAPR 27.5°

MRAT -45°

Øสูงสุด, มม.	ความลึกต่ำสุดของหลุม, มม.
100	50
150	75
200	40
250	20

KAPR 72.5°

MRAT -90°

Øสูงสุด, มม.	ความลึกต่ำสุดของหลุม, มม.
100	50
150	75
200	50
250	30
