CoroTurn 111
การกลึงในที่ใช้ระยะยาวหรือมีสภาพการทํางานที่ไม่มั่นคง
more_horiz
เพิ่ม เติม
Start by selecting one or more products
close
เริ่มต้นด้วยการเลือกผลิตภัณฑ์หนึ่งรายการ
close
Specific representation
Available
Package quantity: 1

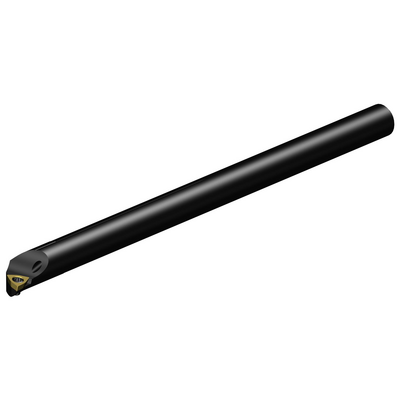

ISO: E08K-SWLPR 02-R
Material Id: 5733587
EAN: 11315172
ANSI: E08K-SWLPR 02-R

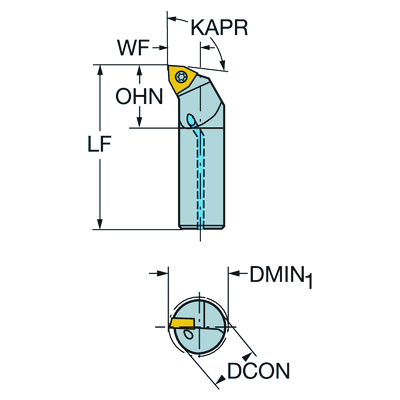

Technical illustrations
Product data
Tool cutting edge angle(KAPR_1)
95 °
Lead angle(PSIR)
-5 °
Clamping type code(MTP)
clamp with screw through hole
Insert type(CUTINT_MASTER)
WPMT 020102
Connection - machine side(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 8.00
Maximum ramping angle
(RMPX)
0 °
Minimum bore diameter
(DMIN_1)
10 mm
Workpiece side body angle
(BAWS)
0 °
Machine side body angle(BAMS)
0 °
Minimum overhang(OHN)
17 mm
Maximum overhang
(OHX)
48 mm
Hand
(HAND)
Right
Coolant exit style(CXSC)
axial inclined exit
Coolant entry style(CNSC)
axial concentric entry
Coolant pressure(CP)
10 bar
Location aid property(LOCAP)
Yes
Connection diameter machine side(DCONMS)
8 mm
Functional length(LF)
125 mm
Functional width(WF)
5 mm
Functional height(HF)
0 mm
Body diameter(BD)
8 mm
Orthogonal rake angle(GAMO)
2 °
Inclination angle(LAMS)
-10 °
Torque(TQ)
0.6 Nm
Body material(BMC)
Carbide
Weight of item(WT)
0.041 kg
Master insert identification(MIID)
WPMT 02 01 02
Overall length(OAL)
125 mm
Insert seat - metric(SSC_M)
02
Insert seat size code imperial view(SSC_N)
5/32
Release date(ValFrom20)
1/28/02
Release pack id(RELEASEPACK)
02.1
