CoroTurn® 300
เครื่องมือกลึงที่เปี่ยมด้วยคุณภาพและประสิทธิภาพ
คำแนะนำ
เปลี่ยนเม็ดมีด
การเปลี่ยนเม็ดมีดสามารถทำได้ง่ายๆ ในห้าขั้นตอน โดยที่กลไกกดยึดเม็ดมีดด้วยก้านกดจะช่วยให้เม็ดมีดถูกล็อคเข้าในช่องใสโดยอัตโนมัติ พร้อมด้วยระบบกำหนดตำแหน่งเม็ดมีด (iLock™) ที่ช่วยให้เครื่องมือมีความแข็งแกร่งและแม่นยำ ซึ่งจะมีการใช้แรงบิดที่ 4.5 นิวตัน-เมตร
ต่อระบบน้ำหล่อเย็นบนด้าม QS™
การต่อระบบนำหล่อเย็นสามารถทำได้สี่วิธี ได้แก่ การใช้ตัวต่อ (ตัวเลือกแรก), การใช้จุดต่อที่ด้านหลัง, การใช้จุดต่อที่ด้านหน้าและด้านใต้ หรือการใช้จุดต่อที่ด้านหลังรวมกับตัวตั้งระยะ QS
ระบบจ่ายน้ำหล่อเย็น
คุณสามารถเลือกใช้งานระหว่างระบบจ่ายน้ำหล่อเย็นด้านบนหรือด้านล่างหรือทั้งบนและล่าง (การปรับตั้งมาตรฐาน) ได้โดยการอุดรูจ่ายน้ำหล่อเย็น
เคล็ดลับการใช้งาน
ระบบจ่ายน้ำหล่อเย็นด้านบนและด้านล่าง - ควรเลือกใช้ในกรณีใดบ้าง
CoroTurn® 300 มีระบบจ่ายน้ำหล่อเย็นทั้งด้านบนและด้านล่าง เรียนรู้วิธีการใช้งานอย่างถูกต้องและดูว่าทั้งสองระบบจะช่วยเพิ่มประสิทธิภาพและแก้ปัญหาความท้าทายที่มักจะพบในงานกลึงทั่วไปได้อย่างไร
คำแนะนำ
เกรดและรูปทรงเม็ดมีด
| การทำงาน | รูปทรง |
| การเก็บผิวละเอียด | -L4 |
| การกลึงปานกลาง | -M5 |
| ผิวงานละเอียดพิเศษ/อัตราป้อนสูง | -M5W |
| ลักษณะการตัดเฉือน | P |
| ง่าย | GC4415 |
| ปานกลาง | GC4425 |
| ยาก | GC4425 |
- L4, รัศมีปลายคมตัด 04: ประสิทธิภาพสูงสุดเมื่อใช้ ap 0.25–3 มม. (.010–.118 นิ้ว) และ fn ระหว่าง 0.1–0.3 มม./รอบ (.004–.012 นิ้ว/รอบ)
- L4, รัศมีปลายคมตัด 08: ประสิทธิภาพสูงสุดเมื่อใช้ ap 0.5–3 มม. (.020–.118 นิ้ว) และ fn ระหว่าง 0.12–0.32 มม./รอบ (.005–.013 นิ้ว/รอบ)
- L4, รัศมีปลายคมตัด 12: ประสิทธิภาพสูงสุดเมื่อใช้ ap 0.65–3 มม. (.026–.118 นิ้ว) และ fn ระหว่าง 0.15–0.35 มม./รอบ (.006–.014 นิ้ว/รอบ)
- M5, รัศมีปลายคมตัด 08: ประสิทธิภาพสูงสุดเมื่อใช้ ap 0.8–3.8 มม. (.031 –.150 นิ้ว) และ fn ระหว่าง 0.2–0.45 มม./รอบ (.008–.018 นิ้ว/รอบ)
- M5, รัศมีปลายคมตัด 12: ประสิทธิภาพสูงสุดเมื่อใช้ ap 1.2–3.8 มม. (.047–.150 นิ้ว) และ fn ระหว่าง 0.25–0.55 มม./รอบ (.010–.022 นิ้ว/รอบ)
- -M5W, รัศมีปลายคมตัด 08: ประสิทธิภาพสูงสุดเมื่อใช้ ap 0.5-3.8 มม. (.020-.150 นิ้ว) และ fn ระหว่าง 0.2-0.6 มม./รอบ (.008-.024 นิ้ว/รอบ)
- -M5W, รัศมีปลายคมตัด 12: ประสิทธิภาพสูงสุดเมื่อใช้ ap 0.8-3.8 มม. (.031-.150 นิ้ว) และ fn ระหว่าง 0.25-0.7 มม./รอบ (.010-.028 นิ้ว/รอบ)

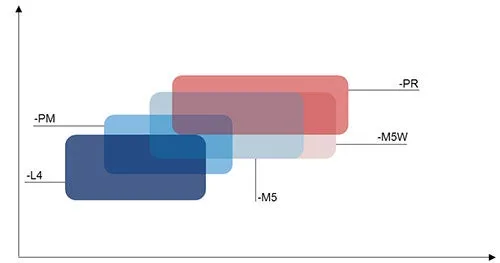

รูปแบบการใช้งานของ -L4, -M5 และ -M5W เทียบกับ รูปทรง ISO
คมตัดมีความเหนียวสูง
พื้นที่หักเศษ
หมายเหตุ:
พื้นที่หักเศษมากขึ้น =
ap และfn สูงขึ้น
หน้าตัดและรูปแบบการใช้งาน

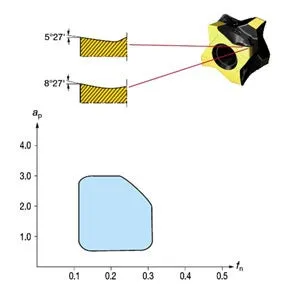

-L4

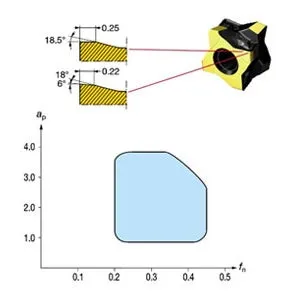

-M5

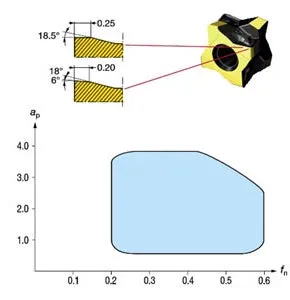

-M5W
