Temsili görsel
Mevcut
Paket miktarı: 10
ISO: CNMX 12 04 A2-SM H13A
Malzeme kodu: 5726054
EAN: 11794963
ANSI: CNMX 43A2-SM H13A
Başlangıç değerleri (KAPR 45 deg )
S2.0.Z.AG, Sertlik: 350 HB
s
ap 2 mm (0.5 - 2.5)
fn 0.35 mm/r (0.18 - 0.49)
hex 0.25 mm/r (0.13 - 0.35)
vc 33 m/min (40 - 27)

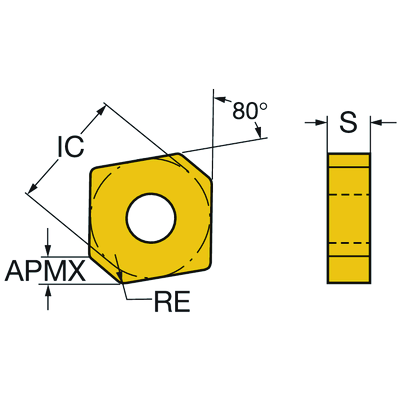

Teknik resimler
Ürün verileri
Malzeme sınıflandırması 1. seviye(TMC1ISO)
Talaş kırıcı üretici tanımlaması
(CBMD)
SM
Işlem tipi
(CTPT)
roughing
Kesici uç montaj stili kodu (metrik)(IFS)
Cylindrical fixing hole
Sabitleme delik çapı(D1)
5,156 mm
Kesici uç boyutu ve biçimi(CUTINT_SIZESHAPE)
CN1204 (80deg only)
Uç yuvası boyut kodu inch görünümü(SSC_N)
1/2
Iç teğet daire çapı(IC)
12,7 mm
Uç şekil kodu(SC)
Rhombic 80
Etkin kesme kenar uzunluğu(LE)
3,8 mm
Maksimum kesme derinliği
(APMX)
2,5 mm
Köşe pahı(KCH)
50 °
Kesme kenarı sayısı(CEDC)
4
Köşe radyüsü
(RE)
0,8 mm
Büyük kesme kenarı açısı(KRINS)
95 °
Yön
(HAND)
Neutral
Kalite
(GRADE)
H13A
Takım hammaddesi(SUBSTRATE)
HW
Kesici uç kalınlığı(S)
4,7625 mm
Büyük boşluk açısı(AN)
0 °
Parça ağırlığı(WT)
0,0086 kg
Uç yuvası boyut kodu(SSC_M)
12
Çıkış tarihi(ValFrom20)
26.01.2004
Yayım paket no.(RELEASEPACK)
04.1
