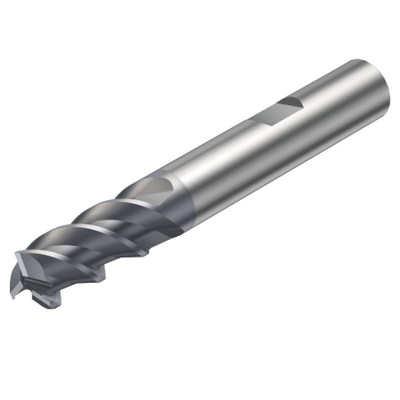

通用展示
按订单生产
包装数量: 1
ISO: 1P330-1600-XB 1620
材料Id: 6259851
EAN: 26259851
ANSI: 1P330-1600-XB 1620

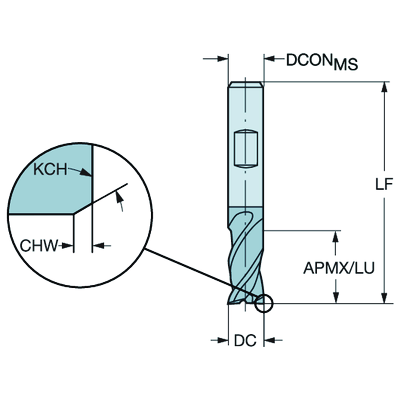

技术图示
技术图示
产品数据
材料分类层级1(TMC1ISO)
P
M
K
S
周边有效切削刃数(ZEFP)
3
切削直径
(DC)
16 mm
机床侧接口直径(DCONMS)
16 mm
刀柄直径公差(TCDCON)
h6
最大切深
(APMX)
26 mm
最大切宽与刀具直径比(AERMX)
1
有用长度
(LU)
26 mm
功能长度(LF)
92 mm
最大转速(RPMX)
80,000 1/min
机床侧适配接口
(ADINTMS)
Weldon (DIN6535-HB) -metric: 16
刀尖倒角(KCH)
45 °
倒角宽度(CHW)
0.15 mm
最大坡走铣角度(RMPX_FFW)
8 °
最大切深(APMX_PFW)
26 mm
容屑槽螺旋角(FHA)
45 °
最大切深(APMX_FFW)
26 mm
材质
(GRADE)
1620
基底(SUBSTRATE)
HC
涂层(COATING)
PVD TiAlN
冷却液接入型式代码
(CNSC)
without coolant entry
切削直径公差下限(DCTOLL)
-0.07 mm
切削直径公差上限(DCTOLU)
0 mm
切削直径公差等级(TCDC)
h10
面接触切削直径(DCF)
15.7 mm
部件重量(WT)
0.243 kg
中央切削能力(CCC)
是
基本标准组(BSG)
DIN 6527 L
径向前角(GAMF)
10.5 °
轴向前角(GAMP)
13.5 °
总长(OAL)
92 mm
发布日期(ValFrom20)
2012/9/19
发布组件ID(RELEASEPACK)
12.2
