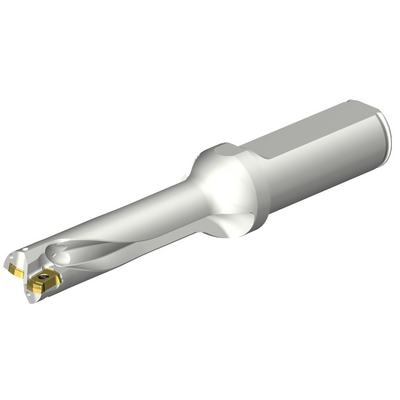

具体代表
包装数量: 1
ISO: DS20-D1500L20-04
材料Id: 7548698
EAN: 7323223642301
ANSI: DS20-D1500L20-04
技术图示
产品数据
切削直径
(DC)
15 mm
可达到的孔公差下限(TCHAL)
0 mm
可达到的孔公差上限(TCHAU)
0.27 mm
有用长度
(LU)
60.4631 mm
有用长度直径比
(ULDR)
4.0309
调整上限(ADJLX)
1 mm
切削部件接口标识符 第2部分(CUTINT_MASTER)
CoroDrill DS20-0104-P (DS20-0104-P)
切削部件数(CICT_1)
1
夹紧类型代码(MTP)
clamp with screw through hole
切削部件数(CICT_4)
1
扭矩(TQ)
0.6 Nm
垂直前角(GAMO)
5.3 °
表面有效切削刃数(ZEFF)
1
机床侧适配接口
(ADINTMS)
Cylindrical shank (ISO9766 drill shank with flange) -metric: 20
冷却液接入型式代码
(CNSC)
axial concentric entry on circle
冷却液压力(CP)
10 bar
机床侧接口直径(DCONMS)
20 mm
切削刃角
(KAPR)
81 °
点长度(PL)
0.4631 mm
总长(OAL)
131 mm
功能长度(LF)
80.5369 mm
刀体长度(LB)
63 mm
最大转速(RPMX)
24,000 1/min
部件重量(WT)
0.2203 kg
刀座(SSC_M)
01C
发布日期(ValFrom20)
2019/9/24
发布组件ID(RELEASEPACK)
19.2
