通用展示
有货
包装数量: 5

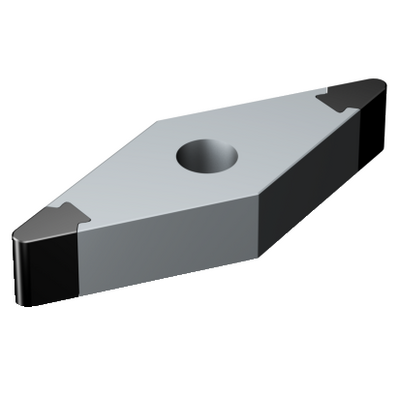

ISO: VNGA160404S01020A 7025
材料Id: 6155460
EAN: 26155460
ANSI: VNGA331S0320A 7025
起始切削参数 (KAPR 93 deg )
H1.3.Z.HA, 硬度: 60 HRC
H
ap 0.1 mm (0.07 - 0.2)
fn 0.09 mm/r (0.06 - 0.18)
hex 0.06 mm/r (0.04 - 0.12)
vc 170 m/min (175 - 150)
技术图示
产品数据
材料分类层级1(TMC1ISO)
H
工序类型
(CTPT)
finishing
刀片安装样式代码（公制）(IFS)
Cylindrical fixing hole
固定孔直径(D1)
3.81 mm
刀片尺寸和形状
(CUTINT_SIZESHAPE)
VN1604
切削刃数(CEDC)
4
内切圆直径(IC)
9.525 mm
刀片形状代码(SC)
Rhombic 35
切削刃有效长度(LE)
2.1 mm
圆角半径
(RE)
0.3969 mm
刀面刃带宽度(BN)
0.1 mm
面刃带角(GB)
20 °
旋向
(HAND)
Neutral
材质
(GRADE)
7025
基底(SUBSTRATE)
BL
刀片厚度(S)
4.7625 mm
主后角(AN)
0 °
部件重量(WT)
0.0091 kg
刀座(SSC_M)
16
英制刀片座规格代码视图(SSC_N)
3/8
发布日期(ValFrom20)
2012/2/25
发布组件ID(RELEASEPACK)
12.1
