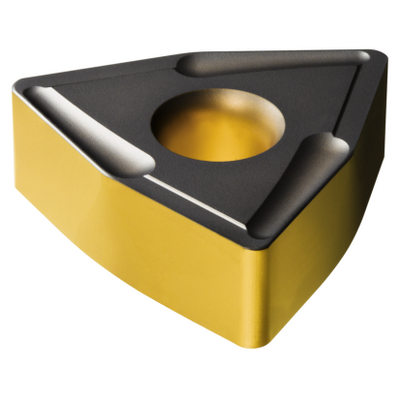

通用展示
有货
包装数量: 5
ISO: WNMT 15 09 31-PM 4425
材料Id: 8019391
EAN: 7323225783545
ANSI: WNMT 15 09 31-PM 4425
技术图示
产品数据
材料分类层级1(TMC1ISO)
断屑槽制造商名称
(CBMD)
PM
工序类型
(CTPT)
pre-machining with demand on surface
刀片安装样式代码（公制）(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
固定孔直径(D1)
7.93 mm
刀片尺寸和形状
(CUTINT_SIZESHAPE)
WN1509
英制刀片座规格代码视图(SSC_N)
7/8
内切圆直径(IC)
22.225 mm
刀片形状代码(SC)
Trigon 80
切削刃有效长度(LE)
13 mm
最大切深
(APMX)
3 mm
刀尖倒角(KCH)
100 °
切削刃数(CEDC)
3
修光刃长度(BS)
5.3 mm
圆角半径
(RE)
11 mm
Wiper 刀片(WEP)
是
主切削刃角(KRINS)
120 °
旋向
(HAND)
Left
材质
(GRADE)
4425
基底(SUBSTRATE)
HC
涂层(COATING)
CVD TiCN+Al2O3+TiN
刀片厚度(S)
9.525 mm
主后角(AN)
0 °
部件重量(WT)
0.0609 kg
刀座(SSC_M)
15
发布日期(ValFrom20)
2021/9/24
发布组件ID(RELEASEPACK)
21.2
