CoroTurn® Prime

全向车削

刀具进入工件

切入工件时，应始终降低进给并采用半径进刀。在PrimeTurning™加工时，使用CoroPlus® Tool Path以获得正确的程序代码和加工技术.

切屑厚度（hex）

通过在向下移动时减小进给以保持切屑厚度恒定。使用针对PrimeTurning™的CoroPlus® Tool Path，可获得正确的编程代码和技术.

冷却液的优点

下方冷却液有利于延长刀具寿命，而上方冷却液有利于形成更薄的切屑.

应用提示

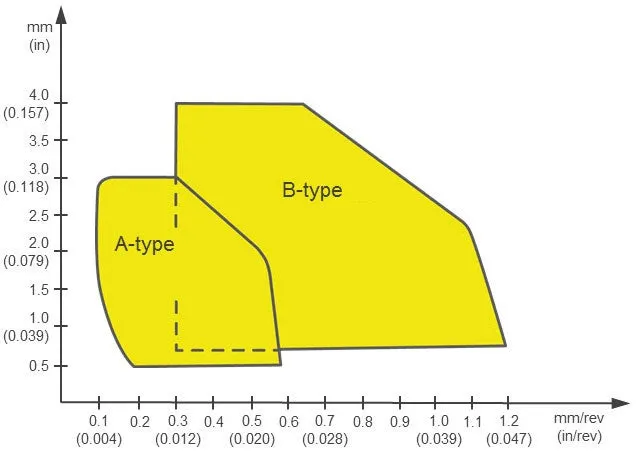

A型和B型的切削参数适用范围

切削深度（ap）
进给量（fn）



注： 在较高的 ap 和 fn 下使用刀片会导致过载风险，而在较低的 ap 和 fn 下则存在长切屑的风险.

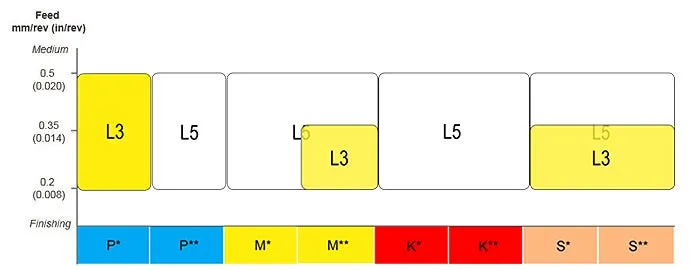

A型几何形状的切削数据适用范围

P*) 低碳钢和高强度/延性钢

P**) 合金钢

M*) 奥氏体不锈钢

M**) 双相不锈钢

K*) 球墨铸铁

K**) 灰口铸铁

S*) 耐热合金

S**) 钛

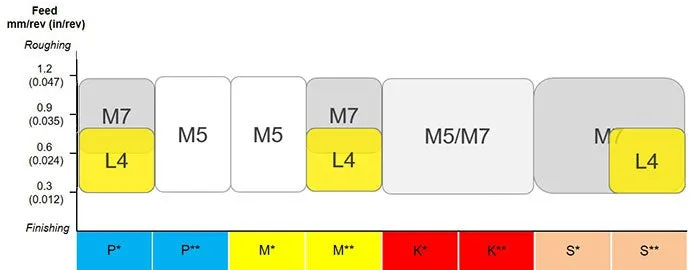

B型槽形的切削参数应用范围

P*)低碳钢和高强度/延性钢

P**)合金钢

M*)奥氏体不锈钢

M**)双相不锈钢

K*)球墨铸铁

K**)灰口铸铁

S*)耐热合金

S**)钛

建议

CoroTurn® Prime A型
刀片材质
加工工况 P M K S,
HRSA		 S,
Ti
良好 4415 2025 4415 1210 H13A
中等 4425 2025 4425 1115 H13A
困难 2025 2025 2025 2025 1115



刀片槽型
加工 P* P**
 M* M**
 K* K**
 S* S**
精加工 L3 L5W L5W L3 L5W L5W L5W L3
中等加工 L3 L5 L5 L5 L5 L5 L5 L5



P*)低碳和高强度/延性钢

P**)合金钢

M*)奥氏体不锈钢

M**)双相不锈钢

K*)球墨铸铁

K**)灰口铸铁

S*)耐热合金

S**)钛

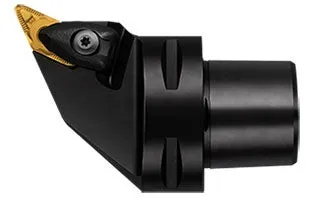

CoroTurn® Prime B型
刀片材质
加工工况 P M K S,
HRSA		 S,
Ti
良好 4415 2220 4415 1210 H13A
一般 4425 2220 4425 1115 H13A
困难 2025 2025 2025 2220 1115



刀片几何
加工类型 P* P**
 M* M**
 K* K**
 S* S**
精加工 L4W M5W M5W L4W M5W M5W M7W L4W
中等加工 L4 M5 M5 M7 M5 M5 M5 L4
粗加工 M7 M5 M5 M7 M5 M5 M7 M7



P*)低碳钢和高强度/延性钢

P**)合金钢

M*)奥氏体不锈钢

M**)双相不锈钢

K*)球墨铸铁

K**)灰口铸铁

S*)耐热合金

S**)钛

首选

第二选择
外圆车削
内圆车削

侧向后（SBW）

侧向前（SFW）

端面后（EBW）

侧向前（SFW）

端面后（EBW）

端面前（EFW）

侧向后（SBW）

端面前（EFW）

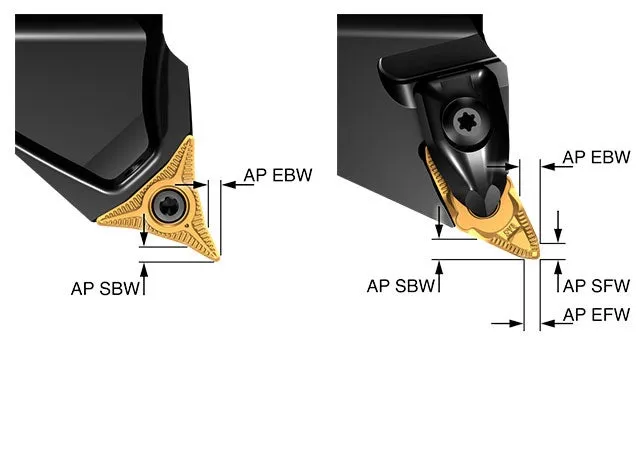

切削参数推荐

外圆车削

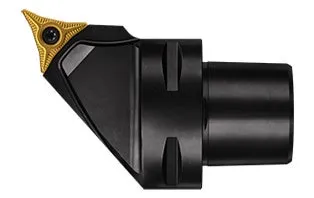

A型 CP-A11xx-xxx

   SBW EBW SFW EFW
fn min 0.2 (.0079) 0.2 (.0079) 0.1 (.0039) 0.1 (.0039)
fn rec 0.4 (.0157) 0.4 (.0157) 0.2 (.0079) 0.2 (.0079)
fn max 0.5 (.0197) 0.5 (.0197) 0.25 (.0098) 0.25 (.0098)
ap min 0.25 (.010) 0.25 (.010) 0.25 (.010) 0.25 (.010)
ap rec 1.5 (.059) 1.5 (.059) 1 (.039) 1 (.039)
ap max 3 (.118) 2.5 (.098) 1.5 (.059) 1.5 (.059)
KAPR 30 25 115 120
RMPX 15 10 15 10



B型 CP-B11xx-xxx

   SBW EBW SFW EFW
fn 最小值 0.3 (.0118) 0.3 (.0118) 0.2 (.0079) 0.2 (.0079)
fn 推荐值 0.6 (.0236) 0.6 (.0236) 0.35 (.0138) 0.3 (.0118)
fn 最大值 1.2 (.0472) 1.2 (.0472) 0.6 (.0236) 0.6 (.0236)
ap 最小值 0.5 (.020) 0.5 (.020) 0.5 (.020) 0.5 (.020)
ap 推荐值 2 (.079) 2 (.079) 2 (.079) 2 (.079)
ap 最大值 4 (.157) 4 (.157) 3 (.118) 3 (.118)
KAPR 25 25 95 95
RMPX 23 23 23 23



内圆车削

A型 CP-A11xx-xxx

   SBW EBW SFW EFW
fn 最小值 0.2 (.0079) 0.2 (.0079) 0.1 (.0039) 0.1 (.0039)
fn 推荐 0.4 (.0157) 0.4 (.0157) 0.2 (.0079) 0.2 (.0079)
fn 最大值 0.5 (.0197) 0.5 (.0197) 0.25 (.0098) 0.25 (.0098)
ap 最小值 0.25 (.010) 0.25 (.010) 0.25 (.010) 0.25 (.010)
ap 推荐 1.5 (.059) 1.5 (.059) 1 (.039) 1 (.039)
ap 最大值 2.5 (.098) 3 (.118) 1.5 (.059) 1.5 (.059)
KAPR 25 30 120 115
RMPX 10 15 10 15



B型 CP-B11xx-xxx

   SBW/EBW SFW EFW
fn 最小 0.3 (.0118) 0.2 (.0079) 0.2 (.0079)
fn 推荐 0.6 (.0236) 0.3 (.0118) 0.35 (.0138)
fn 最大 1.2 (.0472) 0.6 (.0236) 0.6 (.0236)
ap 最小 0.5 (.020) 0.5 (.020) 0.5 (.020)
ap 推荐 2 (.079) 2 (.079) 2 (.079)
ap 最大 4 (.157) 3 (.118) 3 (.118)
KAPR 25 95 95
RMPX 23 23 23



PrimeTurning™的应用范围

外圆车削

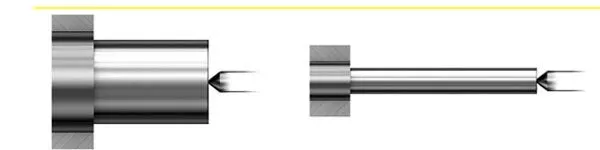

最适合短小紧凑的零件和使用尾座的Slender零件

合适

不适合
短而紧凑的零件 不带尾座的零件

带尾座的零件

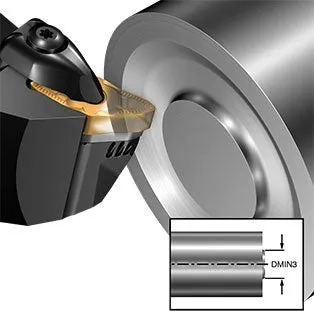

最小直径

刀片和刀柄上的间隙使得在EBW（End backward）方向上难以在小于 D min3 的直径处起刀.然而，在EFW（End forward）方向（即传统方式）进行端面加工时没有限制.

  D min3
EBW EFW
A型 30 (1.18") 0
B型 30 (1.18") 0



内孔车削

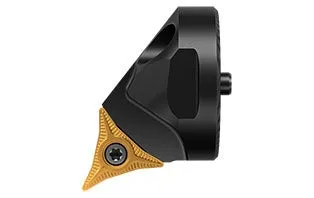

CoroTurn® Prime SL 切削头可用于直径大于 40 mm（1.575英寸）且悬伸达 8–10×D 的内孔车削

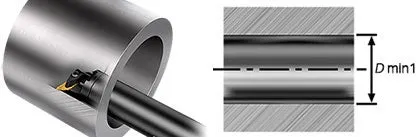

使用Silent Tools™镗削杆时，应考虑 Dmin，以确保最佳性能并避免出现问题。切向和径向偏斜受镗削杆的设计、悬伸和切削力影响，可导致间隙损失。
