Representación específica
Being replaced by SL-SDUCL-20-07-05XD
Disponibile a stock
Completamente intercambiable con el producto original.
Precio en lista: 274.00 EUR
Disponible en una semana
Cantidad de paquetes: 1
ISO: 570-SDUCL-20-07-EX
ID. del material: 5764384
EAN: 12054420
ANSI: 570-SDUCL-20-07-EX

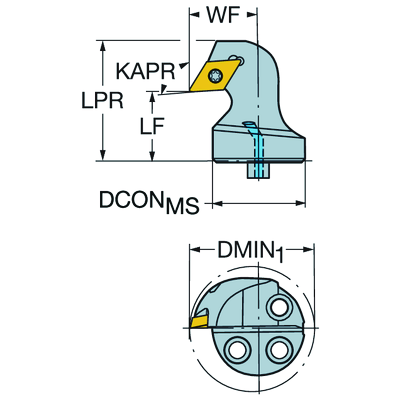

Ilustraciones técnicas

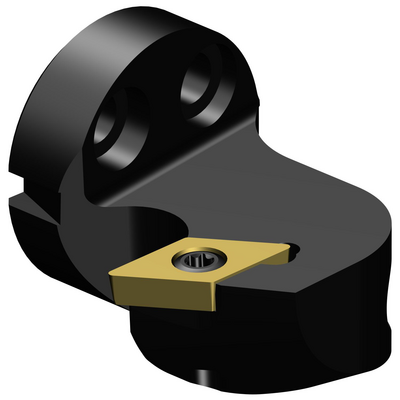

Representación genérica
Datos del producto
Ángulo del filo de herramienta(KAPR_1)
93 °
Ángulo de inclinación de herramienta(PSIR)
-3 °
Código de tipo de sujeción(MTP)
clamp with screw through hole
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
DCMT 070204
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
SL head (screw mounted) -size 20, -slot coolant

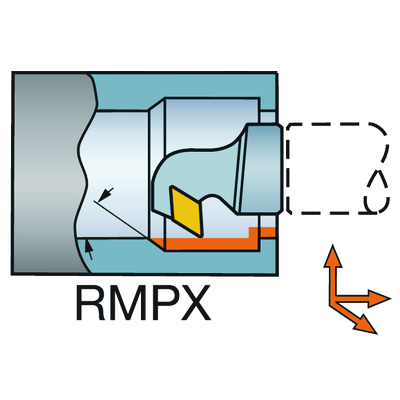

Ángulo máximo de progresión en rampa
(RMPX)
27 °
Diámetro mínimo del agujero
(DMIN_1)
27 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
0 °
Ángulo cuerpo del lado de la máquina(BAMS)
0 °
Voladizo máximo
(OHX)
15 mm
Mano
(HAND)
Left
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit
Código de tipo de entrada de refrigerante
(CNSC)
decentral over slots on the shank
Presión de refrigerante(CP)
40 bar
Máximo diametro de mecanizado de máquina(DCONMS)
20 mm
Longitud sobresaliente(LPR)
26,6 mm
Longitud funcional(LF)
15 mm
Anchura funcional(WF)
15 mm
Altura funcional(HF)
0 mm
Ángulo de desprendimiento ortogonal(GAMO)
0 °
Ángulo de inclinación(LAMS)
-3 °
Par(TQ)
0,9 Nm
Código del material del cuerpo
(BMC)
Acero
Peso del elemento(WT)
0,051 kg
Identificación de plaquita maestra(MIID)
DCMT 07 02 04
Longitud total(OAL)
30,6 mm
Alojamiento de plaquita(SSC_M)
07
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
1/4
Release date(ValFrom20)
15/8/05
ID de paquete de emisión(RELEASEPACK)
05.2
