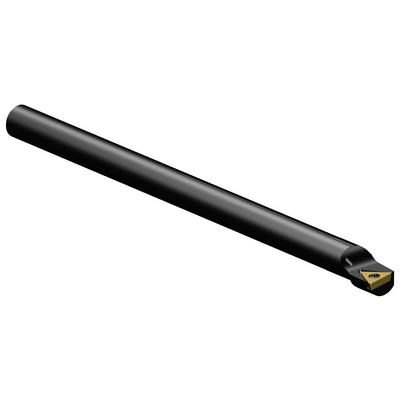

Spezifische Darstellung
Listenpreis: 325.00 EUR
Lieferbar
Packungsmenge: 1
ISO: E10M-STFPL 09-R
Material ID: 5731629
EAN: 11240692
ANSI: E10M-STFPL 09-R

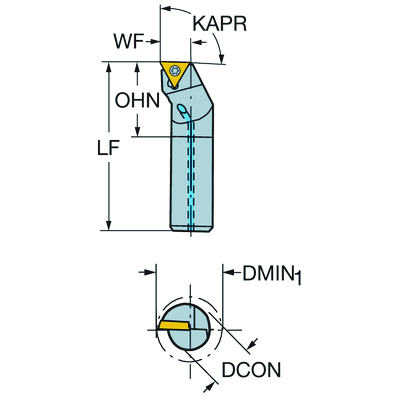

Technische Illustrationen
Generische Darstellung
Produktdaten
Einstellwinkel(KAPR_1)
91 °
Hauptschneidenwinkel(PSIR)
-1 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
TPMT 090204
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 10.00
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
13 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
21 mm
Maximale Kraglänge
(OHX)
60 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
10 bar
Eigenschaft Positionshilfe(LOCAP)
Ja
Aufnahmedurchmesser, Maschinenseite(DCONMS)
10 mm
Funktionslänge(LF)
150 mm
Funktionsbreite(WF)
7 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
10 mm
Orthogonalspanwinkel(GAMO)
4 °
Neigungswinkel(LAMS)
-3 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Carbide
Masse (Gewicht)(WT)
0,076 kg
Schneidplattenbezeichnung(MIID)
TPMT 09 02 04
Gesamtlänge(OAL)
150 mm
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
7/32
Release date(ValFrom20)
11.09.00
Release-Paket-ID(RELEASEPACK)
00.2
