Representación específica
Being replaced by SL-QI-RG06C40-49
Disponibile a stock
No compatible con plaquitas relacionadas con el producto original.
Precio en lista: 203.00 EUR
No disponible
Cantidad de paquetes: 1
ISO: 570-40R151.3-06-30
ID. del material: 5764682
EAN: 11882776
ANSI: 570-40R151.3-06-30

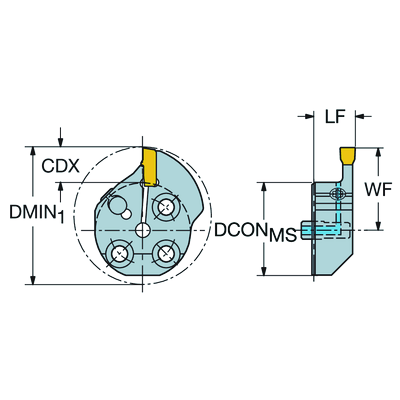

Ilustraciones técnicas

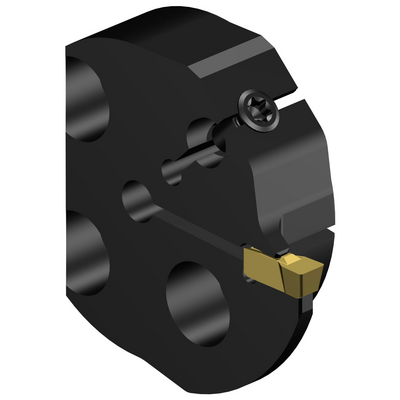

Representación genérica
Datos del producto
Profundidad máxima de corte
(CDX)
6 mm
Código de tipo de sujeción(MTP)
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
Q-Cut -size 30 (N151.3-300-30-4G)
Alojamiento de plaquita(SSC_M)
30
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
SL head (screw mounted) -size 40
Diámetro mínimo del agujero
(DMIN_1)
48,6 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Voladizo máximo
(OHX)
12,5 mm
Mano
(HAND)
Right
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric entry
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit with nozzle, adjustable
Presión de refrigerante(CP)
10 bar
Máximo diametro de mecanizado de máquina(DCONMS)
40 mm
Longitud funcional(LF)
14 mm
Anchura funcional(WF)
27,6 mm
Altura funcional(HF)
0 mm
Par(TQ)
3 Nm
Longitud total(OAL)
17,8 mm
Peso del elemento(WT)
0,1302 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
30
Release date(ValFrom20)
9/8/04
ID de paquete de emisión(RELEASEPACK)
04.2
