QS-SRDCN-12-20-08XC
QS-SRDCN-12-20-08XC

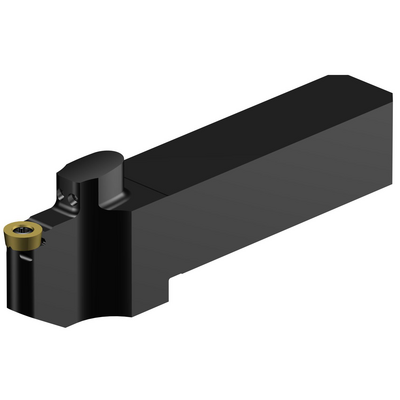

Representación específica
Precio en lista: 321.00 EUR
Disponible en una semana
Cantidad de paquetes: 1
ISO: QS-SRDCN-12-20-08XC
ID. del material: 7960733
EAN: 7323225520331
ANSI: QS-SRDCN-12-20-08XC

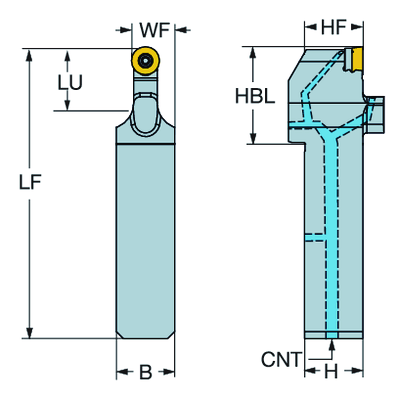

Ilustraciones técnicas
Representación genérica
Datos del producto
Código de tipo de sujeción(MTP)
clamp with screw through hole
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
Rail interface ( RC0803MP )
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
Ángulo máximo de progresión en rampa
(RMPX)
90 °
Ángulo cuerpo del lado de la pieza
(BAWS)
0 °
Ángulo cuerpo del lado de la máquina(BAMS)
0 °
Voladizo mínimo(OHN)
34,93 mm
Voladizo máximo
(OHX)
53,98 mm
Longitud utilizable
(LU)
25,4 mm
Mano
(HAND)
Neutral
Código de modelo de salida de refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric and radial entry

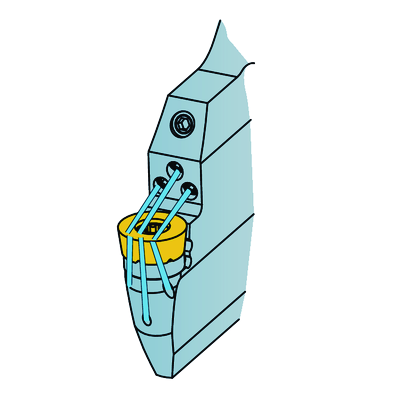

Coolant exit type(CXST)
both over and under the cutting edge
Tamaño de rosca de entrada de refrigerante(CNT)
G 1/8-28
Presión de refrigerante(CP)
150 bar
Anchura de mango(B)
19,05 mm
Altura de mango(H)
19,05 mm
Longitud funcional(LF)
103,93 mm
Anchura funcional(WF)
13,4875 mm
Altura funcional(HF)
19,05 mm
Longitud de desplazamiento de la base de la cabeza(HBL)
34,93 mm
Anchura de cuerpo(WB)
6,8 mm
Ángulo de desprendimiento ortogonal(GAMO)
0 °
Ángulo de inclinación(LAMS)
0 °
Par(TQ)
1,4 Nm
Código del material del cuerpo
(BMC)
Acero
Peso del elemento(WT)
0,224 kg
Identificación de plaquita maestra(MIID)
RCMT 08 03 MP
Longitud total(OAL)
103,93 mm
Alojamiento de plaquita(SSC_M)
08
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
.315
Release date(ValFrom20)
25/9/20
ID de paquete de emisión(RELEASEPACK)
20.2
